Гэтыя збоі маюць заканамернасці, і большасць з іх можна дыягнаставаць праз 30 хвілін або менш. Гэты дапаможнік пабудаваны вакол таго, як насамрэч працуе пошук непаладак: пачынаючы з таго, што вы бачыце на экране, потым вяртаючыся да прычыны. Незалежна ад таго, падтрымліваеце выкамерцыйныя ВК-экраныу рознічным гандлі, запускаць панэлі ў грамадскіх кіёсках або адладжваць убудаванае абсталяванне падчас распрацоўкі, працэс дыягностыкі аднолькавы.
Кароткі даведнік па сімптомах
Выкарыстоўвайце гэтую табліцу ў якасці першага фільтра. Некалькі прычын могуць выклікаць адзін і той жа сімптом, таму разглядайце гэта як пачатковы напрамак, а не як канчатковы адказ.
| Сімптом | Найбольш верагодная прычына | Першае дзеянне |
|---|---|---|
| Цалкам цёмны экран, без падсвятлення | Збой электрычнасці або перагарэў засцерагальнік | Вымерайце ўваходнае напружанне на кантактах модуля |
| Экран уключаны, але вельмі цьмяны | Пагаршэнне якасці падсветкі або няспраўнасць святлодыёднай масівы | Праверце схему падсвятлення самастойна |
| Слабы малюнак бачны толькі з дапамогай ліхтарыка | Памылка падсвятлення - сама панэль працуе | Праверце святлодыёдныя стужкі і ланцуг драйвера |
| Мігаценне або мігценне дысплея | Аслаблены істужачны кабель або нестабільнае напружанне сілкавання | Перастаўце ўсе раздымы; праверыць пульсацыю пастаўкі |
| Вертыкальныя або гарызантальныя лініі па экране | Трэснутая падкладка або няспраўнасць мікрасхемы драйвера | Візуальны агляд; Памяняць плату драйвера |
| Зашыфраваныя або адсутныя сімвалы | Неадпаведнасць пратаколу або памылка прашыўкі | Праверце налады сувязі ў адпаведнасці з табліцай дадзеных |
| Белы экран без кантэнту | Збой ініцыялізацыі або страта сігналу | Праверце канфігурацыю пратаколу; пацвердзіць час скіду |
| Пастаянны малюнак-прывід або выгаранне- | Занадта доўгі статычны відарыс на старой панэлі | Цыкл харчавання; запусціць тэставы шаблон-абнавіць піксель |
| Сэнсарны ўвод не рэгіструецца | Пашкоджаны сэнсарны кабель або пашкоджаная прашыўка | Праверце істужачны кабель; пера-флэш сэнсарны кантролер |
| Выпадковыя скіды або пераключэнне харчавання | Скачок напружання або недастатковая магутнасць току | Вымераць падачу з дапамогай асцылографа; дадаць абарону ад перанапружання |
Што насамрэч выклікае збой ВК-модуля?
Пагаршэнне падсветкі
Падсвятленне з'яўляецца найбольш распаўсюджанай няспраўнасцю аднаго-кампанента ў ВК-модулях. Святлодыёдныя масівы паступова цьмянеюць на працягу тэрміну службы - вытворцы кваліфікуюць прадукцыю супрацьСтандарты выпрабаванняў на надзейнасць паўправаднікоў JEDEC, і намінальны тэрмін службы істотна адрозніваецца паміж панэлямі спажывецкага-класа і прамысловым-класам. Заўсёды звяртайцеся да тэхнічнай табліцы вашага канкрэтнага модуля для яго намінальнага тэрміну службы ў вашых умовах эксплуатацыі, а не да агульнай галіновай лічбы.
Дысплей з пагаршанай падсветкай усё яшчэ праходзіць электрычныя праверкі. Панэль працуе -, яна проста не можа ствараць чытэльную выяву пры звычайным навакольным асвятленні. Калі экран выглядае прымальна ў цьмяным пакоі, але становіцца амаль нябачным пры яркім офісным асвятленні або на вуліцы, падсвятленне - гэта першае, што трэба праверыць.
⚠️ Распаўсюджаная памылка:кампенсацыя згасання падсвятлення шляхам павышэння яркасці да максімуму. Гэта паскарае знос святлодыёдаў і скарачае астатні тэрмін службы ўжо-кампанента. Выбар абсталявання з адпаведным запасам яркасці з самага пачатку цалкам пазбягае праблемы - паглядзіце, што адрозніваеВК-модулі камерцыйнага-класаз альтэрнатыў-спажывецкага ўзроўню.
Праблемы з раздымам і кабелем
Істужачныя кабелі, раздымы "зебра" і паяныя злучэнні дэградуюць пад уздзеяннем вібрацыі, цеплавога цыклу і шматразовага згінання. Рэжым збою амаль заўсёды перыядычны: мігценне ў пэўных арыентацыях, выпадзенне сегментаў дысплея пад вібрацыяй або экран, які працуе пры запуску, але не працуе пры працоўнай тэмпературы. Паўторная ўстаноўка кожнага раздыма перад замовай частак вырашае значную долю скаргаў без выдаткаў.
Экалагічны стрэс
Холад запавольвае вадкакрысталічны адказ; цяпло паскарае старэнне палярызатара і расслаенне клею; вільготнасць раз'ядае электроды знутры, утвараючы адсутныя сегменты дысплея, якія паступова пагаршаюцца на працягу некалькіх тыдняў. Заўсёды ўказвайце для найгоршых-умоў, а не для сярэдніх. Для прыкладанняў у складаных умовах,інтэграваныя рашэнні для ВК-дысплеяў з адпаведнымі экалагічнымі рэйтынгамівартыя ацэнкі перад разгортваннем, а не пасля палявога збою.
⚠️ Распаўсюджаная памылка:тэставанне дысплея ў лабараторных умовах і пры ўмове, што ён будзе працаваць аднолькава на адкрытым паветры, у халадзільным складзе або паблізу крыніцы вільгаці - без праверкі таго, што намінальны клас IP і тэмпературны дыяпазон модуля сапраўды адпавядаюць асяроддзю разгортвання.
Праблемы з электразабеспячэннем і няспраўнасці драйвераў
Скачкі напружання выклікаюць неадкладнае пашкоджанне мікрасхемы драйвера. Пульсацыя харчавання - Шум пераменнага току на рэйцы пастаяннага току - выклікае больш тонкія, сукупныя пашкоджанні: выпадковыя скіды, шум выявы і скарачэнне тэрміну службы святлодыёдаў. Максімальна дапушчальнае напружанне пульсацый глядзіце ў тэхнічнай табліцы вашага модуля; не існуе універсальнага парога, які прымяняецца да ўсіх тыпаў панэляў.
Памылкі прашыўкі і неадпаведнасці пратаколаў - гэта асобная катэгорыя, якая пераканаўча імітуе апаратны збой. Белы экран або зашыфраваны вывад пасля замены платы або абнаўлення праграмнага забеспячэння вельмі часта з'яўляюцца памылкай канфігурацыі, а не зламанай панэллю. Гэта адрозненне мае значэнне, каліпараўнанне фарматаў ВК-і святлодыёдных панэлі- розныя тэхналогіі маюць розныя паводзіны пратаколаў і сігнатуры памылак.
Шасці-этапны дыягнастычны працэс
Прапрацуйце іх па парадку. Спыніцеся, як толькі выявіце няспраўнасць - непатрэбныя замены марнуюць час і ўвядзіце новыя зменныя.
Крок 1 - Візуальны агляд перад-уключэннем.Шукайце расколіны, кандэнсат за панэллю, сляды гарэння на друкаванай плаце і зрушаныя або сагнутыя істужачныя кабелі. Калі вы выявілі фізічныя пашкоджанні, не ўжывайце сілу. Замыканне злучэння можа выклікаць каскадныя пашкоджанні, якія каштуюць значна даражэй, чым першапачатковая няспраўнасць.
Крок 2 - Праверце ўваходнае напружанне.Выкарыстоўвайце мультиметр на ўваходных штыфтах харчавання модуля. Тыповая намінальная напруга для TFT-панэляў складае 3,3 В, 5 В або 12 В - праверце табліцу дадзеных. Паказчыкі больш чым на 5% па-за спецыфікацыямі патрабуюць расследавання. Для перыядычных няспраўнасцей дадайце асцылограф, каб праверыць пульсацыі харчавання ў адпаведнасці з дапушчальнымі спецыфікацыямі ў табліцы дадзеных.
Крок 3 - Ізалюйце падсвятленне.У цьмяным пакоі асвятліце ліхтарыкам паверхню панэлі пад вуглом. Калі вы бачыце цьмяную выяву, значыць, панэль спраўная, а не працуе толькі падсвятленне. Гэты адзіны тэст ліквідуе палову дрэва дыягностыкі менш чым за 10 секунд - і працуе аднолькава добраВК-дысплеі бар-фарматаяк на стандартных прастакутных панэлях.
Крок 4 - Метадычна мяняйце кабелі і платы.Загрузіце вядомы-добры тэставы шаблон. Заменіце істужачны кабель на правераны працоўны блок. Калі няспраўнасць звязана з кабелем, праблема ў гэтым кабелі. Калі ён застаецца з дошкай, дошка наступная. Спачатку заменіце найменш дарагі і даступны кампанент.
Крок 5 - Праверце пратакол сувязі.Белы экран або скажоны вывад пасля замены платы амаль заўсёды з'яўляецца памылкай канфігурацыі. Праверце хуткасць перадачы дадзеных (UART), рэжым SPI (CPOL/CPHA) або адрас I2C па табліцы даных. Гэты крок выяўляе непрапарцыйна вялікую долю памылакасяроддзе дысплея кіёскадзе модулі замяняюцца ў палявых умовах, часта з няпоўнай дакументацыі.
Крок 6 - Паўтарыце ўмовы поля на лаўцы.Дысплей, які працуе ў лабараторыі, але не ўдаецца разгарнуць, амаль заўсёды мае асноўную прычыну тэмпературы або вібрацыі. Раз'ём, крайні на 22 градусах, можа цалкам раскрыцца на 55 градусах. Ужывайце кантраляванае цяпло падчас настольных выпрабаванняў - няспраўнасць, якая з'яўляецца вышэй пэўнай тэмпературы, непасрэдна вызначае цеплавое пашырэнне як механізм.
Адрамантаваць або замяніць? Рамка прыняцця рашэнняў
Рамонт мае сэнс каліняспраўнасць лакалізавана ў адным заменным кампаненце - кабель, масіў падсвятлення, абнаўленне прашыўкі - модуль з'яўляецца часткай сістэмы, у якой пошук замены прадугледжвае значны час прастою або рэканструкцыю, а кошт рамонту відавочна меншы, чым новы блок.
Замена мае больш сэнсу, калінекалькі сімптомаў з'яўляюцца адначасова. Цьмяная падсветка, знос раздыма і арэолы выявы, якія з'яўляюцца разам, з'яўляюцца надзейным індыкатарам заканчэння тэрміну службы, а не адной няспраўнасцю, якую можна выправіць. Замена таксама мае сэнс, калі бягучы модуль забяспечвае лепшыя тэхнічныя характарыстыкі - больш высокую яркасць, больш шырокую працоўную тэмпературу, лепшую абарону ад пранікнення -, што зменшыць нагрузку на абслугоўванне ў будучыні.
Перш чым выбраць любы шлях, прапрацуйце гэтыя пяць пытанняў:
- Гэта першая няспраўнасць прыбора ці ён выходзіў з ладу раней?
- Няспраўнасць абмяжоўваецца адным заменным кампанентам?
- Ці застаецца агульны кошт рамонту - запчастак, працы і прастою - значна ніжэйшым за кошт замены?
- Ці рэальна праслужыць адрамантаваны блок на працягу астатніх патрабаванняў да абслугоўвання сістэмы?
- Ці прапануе бягучая замена значна лепшыя характарыстыкі для гэтага прыкладання?
Калі тры ці больш адказаў спрыяюць замене, гэта, як правіла, больш зразумелы шлях. Праглядзець поўнуюасартымент прадукцыіабопагаворыце са спецыялістамаб крыніцах. Для рознічнага гандлю і шыльдаў,нестандартныя канфігурацыі ВК для рознічных шыльдаўчаста дае лепшую доўгатэрміновую-эканамічную выгаду, чым прамы-на-падобны абмен.
Прафілактычнае абслугоўванне
- Экалагічны кантроль:Разгарніце модуль у намінальным дыяпазоне тэмпературы і вільготнасці, выкарыстоўваючы горшы-ўмовы для планавання. У асяроддзі з высокай-вільготнасцю герметычныя карпусы з праверанымі рэйтынгамі IP з'яўляюцца патрабаваннем, а не мерай засцярогі.
- Кіраванне харчаваннем:Выкарыстоўвайце рэгуляваныя пастаўкі з апаратнай абаронай ад перанапружання. Пазбягайце бесперапыннай працы падсвятлення на максімальнай яркасці - адаптыўнае рэгуляванне яркасці зніжае знос святлодыёдаў без бачнага ўплыву на зручнасць выкарыстання.
- Планавыя агляды:Штомесяц - правярайце мацаванне раздыма і шукайце кандэнсат. Штоквартальна - запускайце дыягнастычны тэст і правярайце напружанне сілкавання пад нагрузкай. Штогод - правярайце пульсацыі сілкавання і правярайце аптычныя пласты на прадмет расслаення або старэння палярызатара.

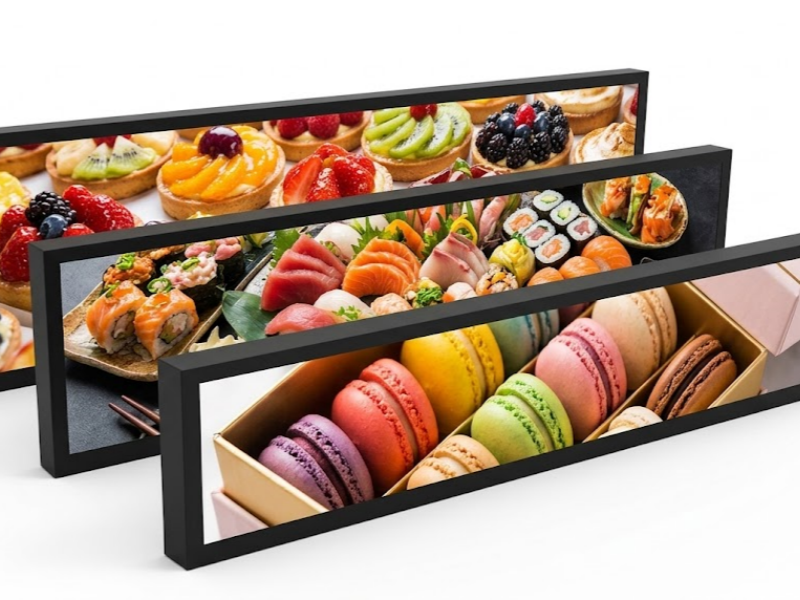

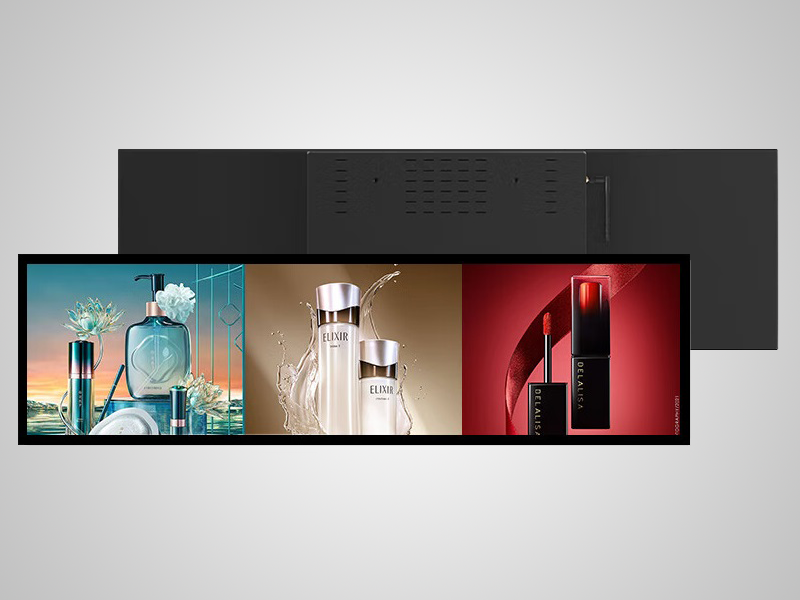

Длятэрмінал самаабслугоўвання-разгортванняў, якія працуюць бесперапынна ў асяроддзі з высокім-трафікам, штоквартальная праверка з'яўляецца найбольш{1}}каштоўным мерапрыемствам па тэхнічным абслугоўванні.Расцягнутыя ВК-экраны, якія выкарыстоўваюцца ў супермаркетахсутыкаюцца са спецыфічным уздзеяннем вільготнасці і ачышчальных хімікатаў, якія стандартныя графікі тэхнічнага абслугоўвання могуць не ў поўнай меры ўлічваць.
Часта задаюць пытанні
Мой ВК паказвае белы экран - панэль зламалася?
Неабавязкова. Белы экран часцей з'яўляецца збоем сувязі або ініцыялізацыі, чым фізічным пашкоджаннем. Праверце канфігурацыю пратаколу - хуткасць перадачы, рэжым SPI або адрас I2C - у адпаведнасці з табліцай дадзеных модуля. Гэта асабліва актуальна пасля абнаўлення прашыўкі або замены платы, калі налады могуць быць перанесены няправільна.
Як даведацца, што падсвятленне або ВК-панэль выйшла з ладу?
Свяціце ліхтарыкам на паверхню экрана пад вуглом у цёмным пакоі. Калі вы бачыце цьмяны відарыс, значыць, панэль выдае правільна і не працуе толькі падсвятленне. Адсутнасць малюнка пад ліхтарыкам азначае, што няспраўнасць у панэлі, плаце драйвера або ў шляху сігналу паміж імі.
Ці можна выправіць мігценне дысплея без замены модуля?
У большасці выпадкаў так. Мігаценне часцей за ўсё выклікана аслабленым істужачным кабелем, краёвым паяным злучэннем або празмернай пульсацыяй падачы. Перастаноўка раздымаў і праверка стабільнасці напружання харчавання пад нагрузкай вырашаюць большасць скаргаў на мігаценне перад тым, як спатрэбіцца замена кампанентаў.
Ці бяспечна ўключаць дысплей, які падвяргаўся ўздзеянню вільгаці?
Не. Дайце модулю цалкам высахнуць у асяроддзі з нізкай{1}}вільготнасцю, перш чым падключаць сілкаванне. Пры ўключэнні мокрага дысплея існуе рызыка карозіі электродаў і кароткага замыкання, якія могуць незваротна пашкодзіць панэль.
Чаму мой дысплей працуе на лаўцы, але не працуе ў полі?
Збоі толькі-перарывістага поля амаль заўсёды выкліканы цеплавым пашырэннем пры працоўнай тэмпературы,-выкліканай вібрацыяй перарывістасцю раздыма або кандэнсацыяй падчас запуску. Паўтарыце фактычнае асяроддзе разгортвання - тэмпература, вібрацыя, вільготнасць - падчас настольных выпрабаванняў. Каб атрымаць рэкамендацыі па выбары абсталявання, якое больш стабільна спраўляецца са складанымі ўмовамі,гэты агляд варыянтаў высокапрадукцыйнага ВК-дысплея-ахоплівае найбольш важныя адрозненні ў спецыфікацыях.
Заключэнне
Няспраўнасці ВК-модуля можна прачытаць, калі вы ведаеце, што шукаць. Цёмная панэль, мігатлівы экран, скажоныя вывады - кожнае адлюстроўваецца на кіраваны спіс верагодных прычын, а структураваны працэс дыягностыкі знаходзіць фактычную няспраўнасць хутчэй, чым выпадковая замена кампанентаў. Гэты ж працэс таксама дакладна паведамляе вам, калі рамонт скончыўся і замена з'яўляецца правільным рашэннем.
Калі нядаўні збой паставіў на ваш план новае абсталяванне, вывучыцеяк сучасныя камерцыйныя ВК-экраны параўноўваюцца з традыцыйнымі варыянтамі дысплеяў, абоадправіць запыткаб абмеркаваць вашыя канкрэтныя патрабаванні да заяўкі.
