Прамысловыя ВК-дысплеі-класа: Практычны дапаможнік па характарыстыках для 6 ключавых галін

Прамысловы-клас супраць камерцыйнага ВК: колькі насамрэч каштуе разрыў

Прамысловы-клас — гэта інжынерная класіфікацыя, а не маркетынгавая этыкетка. У табліцы ніжэй прыведзены вымяральныя адрозненні паміж панэлямі, створанымі для кантраляванага спажывецкага асяроддзя, і панэлямі, прызначанымі для рэальнага-прамысловага разгортвання.

Камерцыйны манітор, які працуе пры 60 градусах, пагаршае падсвятленне на працягу некалькіх месяцаў. Панэль з яркасцю 300 ніт знікае пад прамымі сонечнымі прамянямі. Сэнсарны інтэрфейс, які не працуе ў пальчатках, з'яўляецца праблемай бяспекі на вытворчасці. Разрыў у кошце апаратнага забеспячэння паміж камерцыйнымі і прамысловымі панэлямі амаль заўсёды меншы, чым кошт выхаднога збою ў вытворчай сістэме або рэгуляваным прыладзе. Разуменнедзе камерцыйныя{0}}абмежаванні дысплея становяцца практычнай праблемайгэта першы крок да вызначэння правільнай альтэрнатывы.

Шэсць галін, якія залежаць ад ВК-дысплеяў прамысловага-класа

1. Аўтаматызацыя вытворчасці і прамысловасці

Панэлі HMI, маніторы SCADA і аператарскія тэрміналы ПЛК бесперапынна працуюць у асяроддзях, якія спалучаюць павышаныя тэмпературы, часціцы ў паветры, туман астуджальнай вадкасці і пастаянную вібрацыю. Самая распаўсюджаная памылка ў спецыфікацыях у гэтым сектары - недаацэнка дыяпазону тэмператур: панэль, разлічаная на офісныя ўмовы - звычайна ад 0 градусаў да 50 градусаў -, заўчасна выйдзе з ладу на вытворчых падлогах, якія звычайна дасягаюць 55–65 градусаў паблізу цепла-абсталявання. Аператарам у пальчатках СІЗ патрэбны сэнсарныя інтэрфейсы, якія надзейна рэагуюць, а навакольнае асвятленне можа істотна адрознівацца ў розных зонах. Для аглядудаступныя канфігурацыі ВК-дысплея для прамысловых умоў, шэраг форм-фактараў прызначаны для найбольш распаўсюджаных прыкладанняў HMI і панэлі кіравання.

• Яркасць:мінімум 300–500 ніт; вышэй каля верхняга асвятлення або вокнаў
• Працоўная тэмпература:ад -20 градусаў да 70 градусаў
• Абарона:IP54 або вышэй для адкрытых фабрычных асяроддзяў
• Націсніце:Рэзістыўны або пальчаткавы-сумяшчальны праектна-ёмістны (PCAP)
• Спажываная магутнасць:Шырокі-дыяпазон пастаяннага току (9–36 В) для сумяшчальнасці з прамысловым крыніцай харчавання

2. Медыцынскае і медыцынскае абсталяванне

Хірургічнае абсталяванне, маніторы пацыентаў, інтэрфейсы інфузійных помпаў і дыягнастычныя прыборы--пунктаў медыцынскай дапамогі прад'яўляюць адны з самых высокіх патрабаванняў да дысплеяў у любым сектары. Паверхня павінна вытрымаць неаднаразовую дэзінфекцыю бальнічнымі-сродкамі - ізапрапілавага спірту, злучэнняў чацвярцічнага амонія - без аптычнага памутнення або дэградацыі паверхні. Анты-адбівальныя пакрыцця важныя пры высокім-інтэнсіўным верхнім хірургічным асвятленні. У стэрыльных працэдурных умовах функцыя-дакранання ў пальчатках-не падлягае абмеркаванню.

Адзін момант, які часта ігнаруецца на этапе праектавання: сам ВК-модуль не мае сертыфікацыі медыцынскага абсталявання. Адпаведнасць IEC 60601-1 распаўсюджваецца на гатовы прадукт. Дысплей павінен быць абраны і задакументаваны з улікам гэтага шляху адпаведнасці з першага дня - пастаўшчык, які не можа падрыхтаваць справаздачы аб выпрабаваннях ЭМС або дэкларацыі аб матэрыялах, затрымае або сарве сертыфікацыю на этапе разгляду, што значна даражэй, чым выбар правільнага пастаўшчыка на ранніх стадыях.

• Яркасць:400–700 ніт для розных клінічных умоў асвятлення
• Апрацоўка паверхні:Алкаго-ўстойлівы, анты-статычны, анты-адбівальны
• Націсніце:Ёмістны-сумяшчальны з пальчаткамі; прэцызійны ёмістны-рукі для дыягнастычных інтэрфейсаў
• Абарона:Пярэдняя панэль з рэйтынгам IP65 для прылад, якія падвяргаюцца ўздзеянню вадкасцей або якія чысцяць сродкаў
• Дакументацыя:Ад пастаўшчыка панэляў патрабуюцца поўныя справаздачы аб выпрабаваннях ЭМС і дэкларацыі аб матэрыялах RoHS

3. Аўтамабільныя-сістэмы і транспартныя сістэмы

Тэлематычныя панэлі аўтапарка, інфармацыйныя дысплеі кіроўцаў,-сістэмы дыягностыкі ў кабіне і чыгуначныя HMI-інтэрфейсы маюць адну фундаментальную праблему: чытальнасць пры сонечным святле. Дысплей 400-ніт цяжка прачытаць у кабіне транспартнага сродку пры пахмурным дзённым святле; пад прамым летнім сонцам ён фактычна знікае. Гэтая ж панэль таксама павінна вытрымаць тэмпературу -30 градусаў пры запуску зімой раніцай і 80 градусаў у прыпаркаванай кабіне летам - цеплавыя арэлі, якія ліквідуюць большасць камерцыйнага абсталявання. Вібрацыя дадае трэцяе вымярэнне няспраўнасці: няшчыльныя раздымы, трэснутыя паяныя злучэнні і адслоеныя сэнсарныя пласты часта сустракаюцца ў аўтамабілях з пастаяннай механічнай вібрацыяй. ISO 16750-3 забяспечвае адпаведны кантрольны паказчык аўтамабільных экалагічных выпрабаванняў. Для прыкладанняў, якія патрабуюцьтрывалая праца з сэнсарным экранам на адкрытым паветры ва-ўмовах інтэнсіўнага руху, прымяняюцца тыя ж патрабаванні да яркасці і абароны IP.

• Яркасць:мінімум 700–1000 ніт; 1500 ніт для панэляў, якія падвяргаюцца непасрэднаму ўздзеянню сонечнага святла
• Працоўная тэмпература:Ад −30 градусаў да 80 градусаў або шырэй для разгортвання ў экстрэмальных кліматычных умовах
• Вібрацыя і ўдары:Выпрабавана ў адпаведнасці з ISO 16750-3 або эквівалентным транспартным стандартам
• Абарона:IP65 для панэляў,-усталяваных у кабіне; IP67 для цалкам адкрытых установак
• Паверхня:Рассеянае анты-блікавае або анты-блікавае пакрыццё

4. Нафта, газ і здабыча карысных выкапняў

Станцыі маніторынгу трубаправодаў, марскія дыспетчарскія і абсталяванне для падземных горназдабыўных работ сутыкаюцца з ваганнямі тэмператур ад -40 градусаў да 85 градусаў, бесперапыннай запыленасцю і вільгаццю, пастаяннай вібрацыяй і ў некаторых зонах з патэнцыяльна выбуханебяспечнай атмасферай. Для абсталявання, усталяванага ў класіфікаваных небяспечных зонах -, распаўсюджаных у здабычы нафты і газу, хімічнай апрацоўцы і некаторых горных работах -Дырэктыва ATEXу Еўропе (IECEx на міжнародным узроўні) з'яўляецца юрыдычным патрабаваннем для зборкі канчатковага прадукту. Выбар кампанентаў на ўзроўні модуля дысплея павінен падтрымліваць гэты шлях адпаведнасці з самага пачатку праектавання. Абсталяванне ў гэтым сектары звычайна працуе ад 10 да 15 гадоў, і такія ж строгія экалагічныя стандарты прымяняюцца ў абаронных прылажэннях, дзе тэставанне MIL-STD-810 дадае дадатковыя патрабаванні да спецыфікацый.

• Працоўная тэмпература:Ад −40 градусаў да 85 градусаў для адкрытых і падземных установак
• Абарона:IP67 або IP68 для небяспекі апускання ў ваду або прамывання пад высокім-ціскам
• Адпаведнасць небяспечных зон:ATEX/IECEx-сумяшчальны выбар кампанентаў для адпаведных зон
• Яркасць:500–1000 ніт у залежнасці ад асвятлення ўстаноўкі
• Жыццёвы цыкл:Тэрмін службы абсталявання на працягу 10–15 гадоў робіць пацверджаную доўгатэрміновую-наяўнасць панэлі працоўным патрабаваннем

5. Рознічныя кіёскі і-тэрміналы самаабслугоўвання

Кіёскі -самаабслугоўвання, POS-тэрміналы, аўтаматы па продажы білетаў і сістэмы рэгістрацыі ў гасцініцах-цяпер рэгулярна вызначаюць панэлі прамысловага-класа - не для экстрэмальных умоў навакольнага асяроддзя, а для працоўных гадзін. Кіёск, які працуе ад 14 да 16 гадзін у суткі, 365 дзён у годзе, назапашвае прыкладна ад 5000 да 6000 гадзін працы штогод. Падсвятленне спажывецкага-класа, разлічанае на долю гэтага працоўнага цыклу, прыкметна пагаршаецца на працягу першага года камерцыйнага разгортвання. Ан-антивандальная апрацоўка паверхні мае значэнне ў грамадскіх установах, а IPS-панэлі падтрымліваюць дакладнасць колераперадач пры больш шырокіх кутах агляду, чым альтэрнатывы TN - важна, калі кліенты падыходзяць з розных вышынь і кутоў. Дасьледуйце нашдыяпазон дысплея кіёскаіканфігурацыі тэрміналаў самаабслугоўвання-, або глпоўнае-кіраўніцтва па разгортванні кіёска самаабслугоўваннядля падрабязных інструкцый па ўстаноўцы і выбары.

• Яркасць:500–700 ніт для ярка асветленых гандлёвых і транзітных памяшканняў
• Націсніце:Праектаваны ёмістны з анты{0}}вандальнай апрацоўкай паверхні
• Абарона:IP54 пярэдняй панэлі мінімум супраць разліваў і якія чысцяць сродкаў
• Кут агляду:IPS-панэль з'яўляецца пераважнай для-шырокага вугла-чытальнасці
• Жыццёвы цыкл:5+ гадоў пацверджана наяўнасць запасных частак

6. Сельская гаспадарка і прамысловасць IoT

Кантралёры прэцызійнага арашэння, тэрміналы маніторынгу жывёлы і вузлы IIoT часта працуюць у аддаленых месцах з абмежаваным доступам да абслугоўвання, што робіць доўгатэрміновую-надзейнасць - на працягу многіх гадоў, а не месяцаў - асноўным фактарам распрацоўкі. Сельскагаспадарчая тэхніка сутыкаецца з перападамі тэмператур, пылам, вільгаццю і вібрацыяй. Вузлы IIoT, якія працуюць ад сонечнай энергіі або батарэі, дадаюць нізкае энергаспажыванне ў рэжыме чакання ў спіс сапраўдных патрабаванняў. Тэрмін службы абсталявання ад сямі да дзесяці гадоў азначае, што абавязацельствы па даступнасці панэляў маюць рэальную эксплуатацыйную вагу.Інтэграваныя разумныя ВК-дысплеіспалучэнне энерга{0}}эфектыўнага дызайну з надзейнымі экалагічнымі рэйтынгамі ўсё часцей сустракаецца ў дакладнай сельскай гаспадарцы і інфраструктуры Інтэрнэту рэчаў.

• Працоўная тэмпература:-20 градусаў да 70 градусаў для ўмераных рэгіёнаў; шырэй для экстрэмальных кліматычных умоў
• Абарона:Мінімум IP65 для палявых-прылад
• Націсніце:Пальчаткі-сумяшчальныя з сельскагаспадарчымі СІЗ
• Магутнасць:Эфектыўны ўваход пастаяннага току для прыкладанняў, якія працуюць ад- сонечных батарэй або батарэй
• Жыццёвы цыкл:Тэрмін службы 7–10 гадоў патрабуе пацверджанай доўгатэрміновай-наяўнасці панэлі

Як падабраць тэхнічныя характарыстыкі ВК-дысплея да вашага прыкладання

Правільны дысплей не з'яўляецца самым-поўным варыянтам у каталогу - гэта той, характарыстыкі якога адпавядаюць рэальнаму асяроддзю працы. Адпрацоўка пяці рашэнняў паслядоўна прадухіляе найбольш распаўсюджаныя і дарагія памылкі спецыфікацыі.

Крок 1: Задакументуйце аперацыйнае асяроддзе перад ацэнкай любога прадукту.Тэмпературны дыяпазон, уздзеянне пылу і вільгаці, узровень вібрацыі і ўмовы навакольнага асвятлення вызначаюць большасць рашэнняў па спецыфікацыях. Пасля дакументавання кожная прэтэнзія пастаўшчыка можа быць ацэнена ў адпаведнасці з пісьмовым патрабаваннем, а не з вуснай здагадкай -, і гэты дакумент абараняе інжынернае рашэнне на працягу ўсяго тэрміну службы прадукту.

Крок 2: Усталюйце яркасць на падставе фактычных умоў асвятлення, а не найлепшых-дапушчэнняў.У памяшканнях з кантраляваным асяроддзем звычайна патрабуецца 300–500 ніт. Моцнае навакольнае асвятленне - гандлёвыя падлогі, завадскія зоны каля вокнаў, кабіны транспартных сродкаў - звычайна патрабуецца 500–800 ніт. Прамое сонечнае святло патрабуе мінімум 1000 ніт. Для прыкладанняў, дзе формаў-фактар ​​панэлі мае значэнне разам з яркасцю, параўнанне паміжФарматы ВК і святлодыёдных панэліахоплівае адпаведныя-кампрамісы.

Крок 3: Выберыце сэнсарную тэхналогію ў адпаведнасці з рэальнымі аператарамі і ўмовамі.Рэзістыўны дотык працуе ў пальчатках, мокрых руках і стылусах - надзейна ў брудных умовах або ў асяроддзі, дзе патрабуецца СІЗ-, але абмяжоўваецца адным-дотыкам. Праекцыйна-ёмістны (PCAP) забяспечвае лепшую выразнасць выявы і падтрымку мульты-дотыку з варыянтамі паверхні, сумяшчальнай з-пальчаткамі, але менш надзейны пры моцным забруджванні. Наш гід паякія сцэнарыі лепш за ўсё падыходзяць для розных тэхналогій сэнсарнага экраназабяспечвае практычную зыходную аснову для гэтага рашэння.

Крок 4: Праверце доўгатэрміновую-наяўнасць паставак перад здзяйсненнем абавязацельстваў.Спажывецкія панэлі часта спыняюцца без папярэджання на працягу 12-18 месяцаў пасля запуску. Прамысловае абсталяванне працуе дзесяцігоддзе і больш. Спытайце наўпрост: што такое замацаваны жыццёвы цыкл прадукту, якое-акно-апавяшчэння аб заканчэнні-жыццёвага тэрміну і ці існуе апошняя-раз-пакупка? Як для прыняцця рашэнняў аб закупках B2B у маштабеЗакупкі і наладка дысплеяў B2B-кіёскаўпрацуе - уключаючы патрабаванні да дакументацыі жыццёвага цыкла - задае рэалістычныя чаканні.

Крок 5: Вызначце патрабаванні да сертыфікацыі на этапе праектавання, а не на этапе адпаведнасці.Для медыцынскіх вырабаў патрабуецца дакументацыя IEC 60601-1 ад пастаўшчыка дысплеяў. Абсталяванне для небяспечных- зон патрабуе дакументацыі ATEX або IECEx. Сертыфікаты CE, FCC і UL неабходна своечасова супаставіць з існуючымі справаздачамі аб выпрабаваннях пастаўшчыкоў. Выяўленне прабелу ў дакументацыі на этапе праверкі адпаведнасці каштуе значна даражэй, чым яго прадухіленне пры распрацоўцы. Нашпоўны асартымент дэманстрацыіспісы даступных сертыфікатаў па мадэлях.

Часта задаюць пытанні

Які мінімальны рэйтынг IP для адкрытага прамысловага дысплея?

IP65 забяспечвае поўную абарону ад пылу і вады, якая прабіваецца з любога боку - практычная спецыфікацыя падлогі для вонкавых панэляў, якія падвяргаюцца ўздзеянню дажджу або звычайнай уборцы шланга-. IP67 пашырае абарону да часовага апускання ў ваду, што падыходзіць для марскога прымянення і харчовай прамысловасці з прамываннем пад высокім-ціскам. Для любой вонкавай ўстаноўкі без дадатковага ахоўнага корпуса IP65 варта разглядаць як мінімальна прымальную спецыфікацыю, а не мэтавую.

Ці можна камерцыйны манітор выкарыстоўваць у прамысловых умовах?

Для лёгкіх-нагрузак з кантраляванай тэмпературай, стандартнымі гадзінамі працы і мінімальным уздзеяннем пылу або вільгаці можа падысці камерцыйнае абсталяванне. У асяроддзях з экстрэмальнымі тэмпературамі, бесперапыннай кругласутачнай працай, значнай вібрацыяй або рэгулярнай мыйкай камерцыйныя дысплеі звычайна выходзяць з ладу да завяршэння стварэння аднаго прадукту прамысловай сістэмы. Розніца ў кошце паміж камерцыйнай і прамысловай панэллю рэдка апраўдвае рызыку незапланаванага прастою ў вытворчасці або рэгуляваным кантэксце.

У чым практычная розніца паміж рэзістыўным і ёмістным дотыкам для прамысловага выкарыстання?

Рэзістыўныя панэлі рэагуюць на пальцы ў пальчатках, мокрыя рукі і стылусы - надзейныя ў брудных, вільготных умовах або ў асяроддзі, дзе патрабуецца-ЗІЗ, але абмежавана адным-дотыкам. Праектаваныя ёмістныя панэлі забяспечваюць лепшую выразнасць выявы і падтрымліваюць мульты{4}}дотык з даступнымі-сумяшчальнымі паверхнямі ў пальчатках, але больш адчувальныя да моцнага забруджвання. Для чыстых-пакояў, медыцынскіх-прымяненняў або прыкладанняў, якія-сутыкаюцца з кліентамі, ёмістны, як правіла, з'яўляецца правільным выбарам; для палявога выкарыстання на адкрытым паветры, вытворчасці і асяроддзяў з высокім-забруджваннем, рэзістыўны больш надзейны.

Як доўга звычайна служаць ВК-падсветкі прамысловага-класа?

Зборкі падсвятлення прамысловага-класа звычайна разлічаны на 50 000 гадзін і больш. Пры васьмі гадзінах штодзённай працы гэта азначае прыкладна 17 гадоў службы падсвятлення. Даступнасць панэлі-ўзроўню ад вядомых прамысловых вытворцаў ВК-экранаў звычайна абавязваецца на працягу пяці гадоў і больш, з афіцыйным-перыядам-апавяшчэння аб заканчэнні-жыцця, каб дазволіць апошняе-час-планаванне пакупкі - значная перавага перад спажывецкімі панэлямі, якія могуць быць спынены без папярэдняга паведамлення на працягу аднаго-двух гадоў пасля запуску.

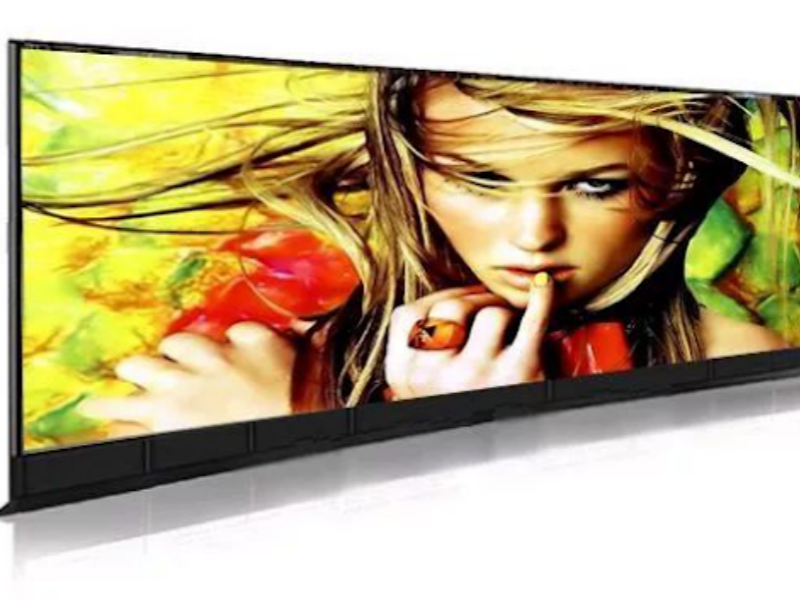

Калі вы знаходзіцеся на ранніх этапах прыняцця рашэння аб спецыфікацыі дысплея,звяртацца непасрэдназ падрабязнасцямі вашага прыкладання і патрабаваннямі да аперацыйнай асяроддзя. Для прыкладанняў не-стандартнага формаў-фактару нашшэраг ВК-экранаў у форме паласыахоплівае канфігурацыі, прыдатныя для-краю паліцы, прыборнай панэлі транспартнага сродку і ўстаноўкі прыбораў, якія стандартныя панэлі каталога не разглядаюць.
