Частата абнаўлення ESL і прадукцыйнасць дысплея

Фундаментальнае абмежаванне

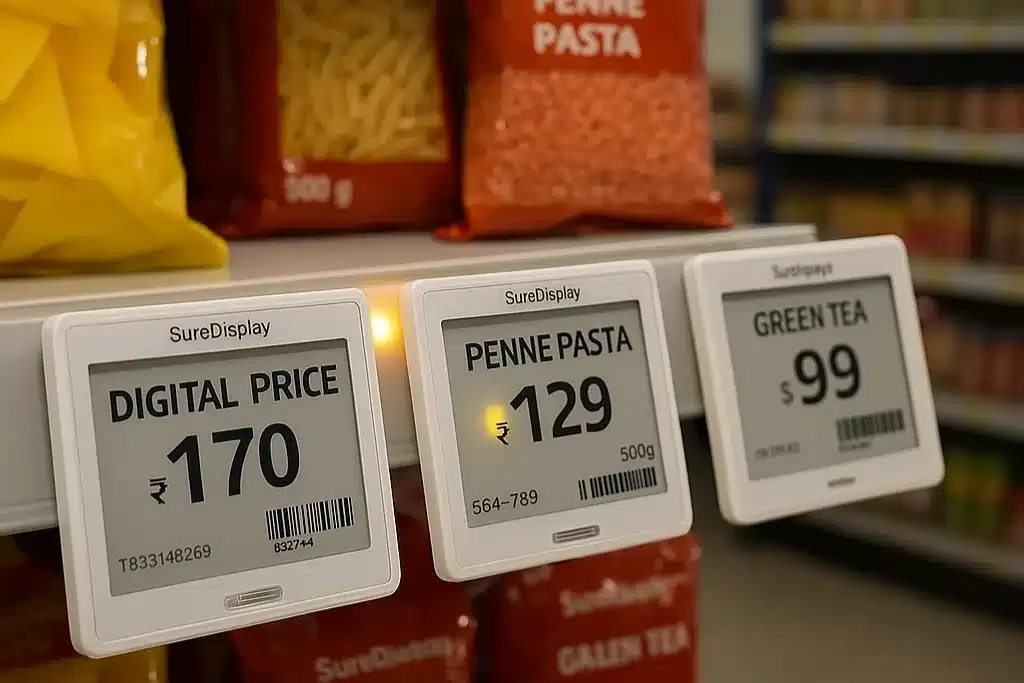

Электронныя этыкеткі на паліцах працуюць ва ўмовах фізічных абмежаванняў, якія ніякі маркетынг не можа зацямніць:электрафарэтычныя часціцы рухаюцца праз глейкую вадкасць, а глейкая вадкасць супраціўляецца руху. Ніякае абнаўленне праграмнага забеспячэння не выправіць гэта.

Частата абнаўлення ESL-звычайнаад 300 мс да 2000 мсдля поўнаэкраннага абнаўлення-вынікае непасрэдна з часу, неабходнага для міграцыі зараджанага дыяксіду тытана і часціц сажы праз вуглевадародны растваральнік пад прыкладзеным электрычным полем. Часціцы сутыкаюцца з сіламі супраціву (Драг Стокса, калі вы хочаце выкарыстоўваць тэхнічны тэрмін, матэматыка, якая стаіць за ім, мае меншае значэнне, чым практычны эфект: часціцы запавольваюцца ў густой вадкасці). Яны электрастатычна ўзаемадзейнічаюць з суседнімі часціцамі. Яны прыліпаюць да сценак капсулы пасля працяглага адпачынку.

Кожная мілісекунда часу абнаўлення адлюстроўвае рэальныя падзеі малекулярнага-маштабу, якія адбываюцца ўнутры мільёнаў мікракапсул адначасова. Тыя, хто прыходзіць з ВК- або OLED-экранаў, павінны цалкам адмовіцца ад гэтай разумовай мадэлі. Гэта не дысплеі, якія "скануюць" пікселі электронамі. Гэта электрахімічныя сістэмы, якія фізічна перамяшчаюць рэчыва.

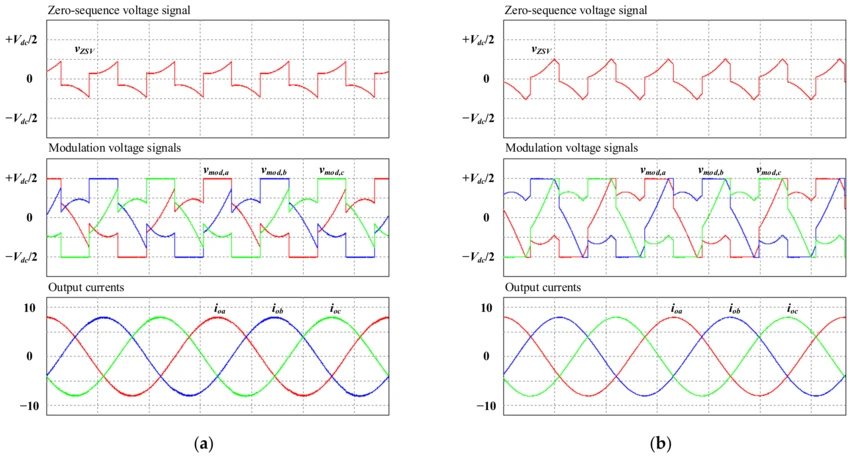

Кіруючыя сігналы: дзе тэхніка сустракаецца з электрахіміяй

Theформа хвалі кіраваннягэта месца, дзе намаганні па аптымізацыі сканцэнтраваны найбольш інтэнсіўна. Гэта часовая паслядоўнасць-напругі, якая павінна адначасова дасягнуць чатырох задач: сцерці папярэднюю выяву, актываваць павольныя часціцы, усталяваць эталонную адценні шэрага і запісаць новую выяву-і ўсё гэта пры мінімізацыі энергаспажывання, артэфактаў і агульнай працягласці абнаўлення.

Сціраннестаіць першым. Дысплей прыводзіць усе пікселі ў аднастайны аптычны стан, звычайна белы. Навошта турбавацца? Таму што часціцы EPD дэманструюць-залежныя паводзіны. Піксель, які пераходзіць ад чорнага да шэрага, рухаецца па іншай траекторыі, чым піксель, які пераходзіць ад белага да шэрага. Гэта стала відавочным падчас ранняга разгортвання, калі кліенты скардзіліся на непаслядоўнае адлюстраванне ў адценнях шэрага. Сціранне прымушае ўсе пікселі да агульнай адпраўной кропкі, ухіляючы залежнасць ад пачатковых умоў.

Актывацыяідзе за-высокачашчынным-пераменным напружаннем (±15В пры 50-100Гц), якое вагае часціцы паміж аптычнымі экстрэмумамі. Гэты працэс страсяне свабодныя часціцы, якія адчулі сябе камфортна. Часціцы, якія засталіся ў нерухомым стане, павышаюць адгезію паверхні да сценак капсулы і суседніх часціц. Тэставанне паказвае аптымальную працягласць актывацыі шляхам аналізу кропкі перагіну яркасці-ад-крывой часу - дакладнага моманту, калі рухомасць часціц дасягае максімальнай рэакцыі. Ідзіце карацей, і млявыя часціцы застануцца ззаду. Едзьце даўжэй, і энергія траціцца марна.

Затым прыходзіцьэталонная ўстанова ў адценнях шэрага. Дысплей стварае раўнамерны эталонны стан белага колеру, таму што дакладнасць адценняў шэрага EPD крытычна залежыць ад пачатку з вядомай аптычнай базавай лініі. У прыватнасці, устаўка кароткага інтэрвалу нулявога-напружання пасля гэтай фазы паляпшае паслядоўнасць адценняў шэрага. Часціцам патрабуецца некаторы час, каб стабілізавацца, перш чым іх папросяць заняць дакладныя прамежкавыя пазіцыі.

нарэшце,вобразнае пісьмо. Піксельныя-канкрэтныя напружання і працягласці рухаюць часціцы ў мэтавыя пазіцыі. Адценні шэрага з 16-узроўнямі патрабуюць дакладнага кантролю вертыкальнага размеркавання часціц у кожнай мікракапсуле: часціцы на верхняй паверхні ствараюць белы колер, у ніжняй - чорны, а ў прамежкавых месцах - шэры.

Націск да 300 мс

Як хутка могуць працаваць сістэмы ESL? Прадэманстравана агрэсіўная аптымізацыя формы хваліСкарачэнне 180 мсу працягласці фазы актывацыі іСкарачэнне 120 мсу эталоннай фазе адценняў шэрага. Гэтыя перавагі з'яўляюцца дзякуючы некалькім метадам, удасканаленым на працягу некалькіх цыклаў разгортвання.

Аналіз пункту перагінудазваляе кантраляваць-аптычны адказ у рэальным часе, а не выкарыстоўваць фіксаваны час актывацыі.Памяншэнне пераключэння палярнасцімае значэнне, таму што зваротная палярнасць напружання стварае скокі току і марнуе энергію-паслядоўнасць аперацый для мінімізацыі гэтых пераходаў дадае. Істратэгічная ўстаўка інтэрвалаў 0Ввыкарыстоўвае імпульс часціцы, дазваляючы працягваць міграцыю без выдаткаў энергіі.

Тэарэтычны мінімум для EPD-матэрыялаў бягучага-пакалення выглядае прыблізна200 мсдля прымальнай якасці выявы. Некаторыя панэлі былі даведзены да 180 мс у кантраляваных умовах, але пагаршэнне якасці становіцца прыкметным. Каб пераадолець гэты бар'ер, спатрэбяцца інавацыі ў матэрыялах, а не кемлівасць формы хвалі.

Рэжымы абнаўлення: трылема хуткасці-якасці-прывідаў

Кожнае абнаўленне ESL прадугледжвае непазбежны трох{0}}кампраміс. Ніякая інжынерыя не можа пазбегнуць гэтага; можна толькі выбіраць, на якія кампрамісы пайсці. Вопыт разгортвання ў прадуктовых крамах, крамах электронікі і аптэках зрабіў важкія высновы аб тым, калі выкарыстоўваць кожны рэжым.

Глабальнае абнаўленне (рэжым GC16)

Гэта поўны скід-750-2000 мсчорнага-белага-чорнага мігцення, якое прымушае кожную часціцу праходзіць поўны цыкл міграцыі. Гэта выглядае драматычна, кліенты часам пытаюцца, ці не працуюць этыкеткі няправільна, але гэта адзіны рэжым, які цалкам ліквідуе назапашаныя пазіцыйныя памылкі.

Глабальнае абнаўленне неабходна пасля пашыраных паслядоўнасцей частковага абнаўлення, пры паказе-высокадакладных відарысаў або калі прывіды сталі візуальна непрыемнымі. Адна прадуктовая сетка першапачаткова супраціўлялася «брыдкаму мірганню» і паспрабавала запусціць частковыя абнаўленні. Праз тры тыдні іх рэкламныя этыкеткі былі амаль нечытэльнымі. Цяпер яны запускаюць глабальнае абнаўленне кожны вечар у закрытыя гадзіны.

Частковае абнаўленне

Частковае абнаўленне абнаўляе толькі пікселі, якія адрозніваюцца паміж кадрамі, дапаўняючы250-500 мс. Эканомія часу значная-, як паказваюць вымярэнніЗніжэнне магутнасці на 70%.на звычайныя абнаўленні цэн-але існуе кампраміс.

Нязменныя пікселі не атрымліваюць кіруючага напружання. Іх часціцы паступова асядаюць ва ўсё больш стабільныя канфігурацыі. Стабільны гучыць добра, пакуль не разумееш, што стабільны таксама азначае нерухомы. Пасля 5-10 частковых цыклаў абнаўлення артэфакты становяцца бачнымі. Гэты парог залежыць ад вытворцы; некаторыя панэлі вытрымліваюць 15 цыклаў, іншыя дэманструюць праблемы пасля 6. Адзіным надзейным падыходам з'яўляецца дысцыплінаванае перыядычнае глабальнае ўмяшанне абнаўлення.

Хуткае абнаўленне (рэжым DU)

Рэжым прамога абнаўленняцалкам ахвяруе магчымасцю адценняў шэрага. Кожны піксель двайковы-чорны або белы, нічога паміж імі. Гэта дазваляе120-250 мсабнаўляецца адной успышкай, але краю тэксту выглядаюць змешанымі, а выявы не могуць быць і гаворкі.

Для праграм-толькі ESL, якія адлюстроўваюць лічбы, рэжым DU часта ўяўляе салодкае месца. Паралельны--тэст у краме спажывецкай электронікі паказаў, што кліенты не могуць адрозніць цэны, адлюстраваныя DU-, ад цэн, адлюстраваныя GC16, на звычайнай адлегласці прагляду. Эканомія электраэнергіі была значнай.

Рэжым анімацыі A2

У80-120 мс, рэжым A2 набліжаецца да частот-абнаўлення відэа. Ён выкарыстоўваўся для дэманстрацый прадуктаў і інтэрактыўных праграм для кіёскаў.

Але кампрамісы сур'ёзныя. Прывіды хутка назапашваюцца. Зніжаецца кантраснасць. Дробныя дэталі знікаюць праз некалькі цыклаў. Адзін кліент хацеў аніміраваны рэкламны кантэнт на этыкетках паліц-, што тэхнічна магчыма з A2, але пагаршэнне якасці выявы праз 30 секунд зрабіла гэта непрактычным. Гэты рэжым існуе для ўводу пяром і кароткіх дэманстрацый, а не для вытворчага разгортвання ESL.

Выбар правільнага рэжыму

Як абраць? Шчыра кажучы, тып кантэнту звычайна вырашаеце за вас. Фотаздымкі патрабуюць GC16; цэнавыя лічэбнікі могуць выкарыстоўваць DU. Частата абнаўлення змяняе баланс-нячастыя абнаўленні спрыяюць якасці, частыя абнаўленні спрыяюць хуткасці. І незалежна ад асноўнага рэжыму, глабальнае абнаўленне павінна адбывацца праз пэўныя прамежкі часу. Праблемы назапашвання арэолаў не пазбегнуць.

Параметры прадукцыйнасці дысплея

Каэфіцыент кантраснасці

Каэфіцыенты кантраснасці EPD звычайна вар'іруюцца ад8:1 да 15:1, з прэміяльнымі панэлямі, якія дасягаюць20:1. Параўнанне са спецыфікацыямі LCD (1000:1+) уводзіць у зман.

Кантраст EPD вымяраецца пры навакольным асвятленні-рэальных умовах, калі кліенты чытаюць этыкеткі на паліцах. Кантраст ВК-дысплея падае пры высокім навакольным асвятленні; Паляпшаецца кантраснасць EPD. Вымярэнні чытальнасці ESL у крамах з верхнім асвятленнем 800+ люкс паказваюць, што бліжэйшыя ВК-экраны цалкам размытыя.

Сканеры штрых-кодаў патрэбныя дзесьці побачКантраст 6:1для надзейнага чытання-мы праверылі гэта на некалькіх мадэлях сканараў. Кожны камерцыйны ESL, які мы вымяралі, лёгка здымае гэтую паласу, што азначае, што лазерныя сканеры могуць без праблем счытваць штрых-коды непасрэдна з электроннага дысплея.

Дазвол і шчыльнасць пікселяў

Шчыльнасць пікселяў ESL (100-150 DPI) адлюстроўвае наўмысны інжынерны выбар, а не тэхналагічнае абмежаванне. Больш высокая разрознасць патрабуе большай колькасці пікселяў, кожны з якіх патрабуе асобнага кіравання-, што павялічвае час абнаўлення, энергаспажыванне і кошт кампанентаў.

Некаторыя кліенты запытвалі дысплеі 200+ DPI. На пытанне аб адлегласці прагляду адказ заўсёды быў больш за 50 см. На такой адлегласці 100 DPI забяспечвае дастатковую разборлівасць тэксту. Залішняе-вызначэнне дазволу марнуе рэсурсы без бачнай карысці.

Магчымасць колеру

Стандартны чорна-і-белы ESLзастаецца працоўным конікам: самае хуткае абнаўленне (300 мс), найменшая магутнасць, высокая надзейнасць. Ён эфектыўна апрацоўвае 90% прыкладанняў для адлюстравання цэн.

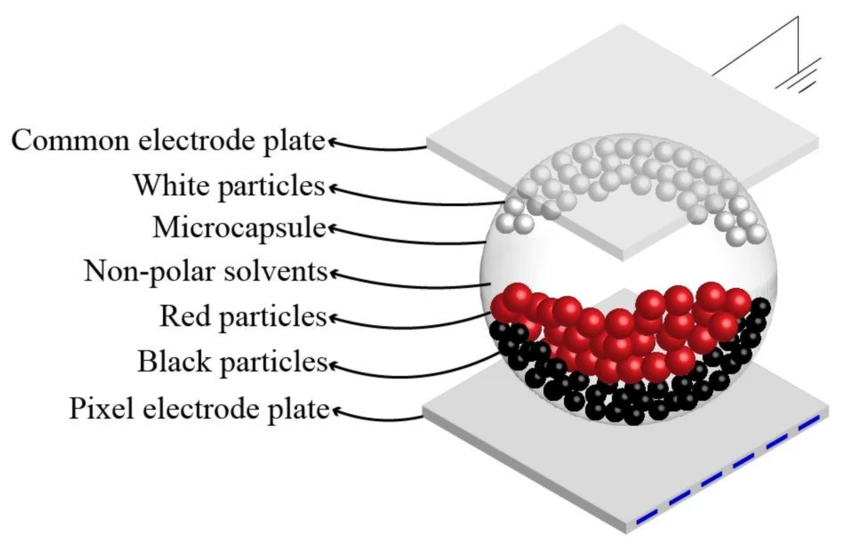

Чатыры{0}}каляровыя сістэмывыкарыстанне тэхналогіі E Ink Spectra 3100 дазваляе адначасова адлюстроўваць чорны/белы/чырвоны/жоўты дысплей. Карысна для-спецыфічных акцэнтных колераў брэнда, але час абнаўлення павялічваецца.

Поўна-каляровыя панэлівыкарыстоўваючы тэхналогію галерэі ACeP можна ствараць фатаграфічныя выявы. Сістэма часціц блакітнага-пурпурнога-жоўтага-белага колеру сапраўды ўражвае-фатаграфіі прадуктаў, паказаныя на гэтых панэлях, часта лічацца надрукаванымі. АлеЧас абнаўлення 1500 мс+і значна больш высокія выдаткі абмяжоўваюць прымяненне прэміяльнымі варыянтамі выкарыстання, дзе візуальнае ўздзеянне апраўдвае выдаткі.

Калі справа даходзіць да колеру, заўсёды ўзнікае пытанне, ці апраўдвае дадатковая інфармацыйная каштоўнасць час абнаўлення, магутнасць і кошт адзінкі. У дзевяці выпадках з дзесяці манахромны колер выконвае сваю працу.

Прывіды: устойлівы артэфакт

Прывіды не з'яўляюцца дэфектам, які трэба ліквідаваць. Гэта неад'емная характарыстыка электрафарэтычнай тэхналогіі, якая патрабуе кіравання.Любы, хто абяцае прадукцыйнасць EPD без{0}}прывідаў, альбо скажае тэхналогію, альбо прадае панэлі, якія абнаўляюцца досыць павольна, каб схаваць праблему.

Адкуль бярэцца прывід

Тры механізмы спрыяюць.Няпоўная міграцыя часціц-часціцы не могуць дасягнуць запланаваных пазіцый з-за недастатковай працягласці руху або напружання.Размеркаванне рэшткавага зарада-нераўнамернае назапашванне зарада на сценках капсулы, якое ўплывае на наступны рух часціц. Ігістарэзіс адгезіі часціц-часціцы, якія засталіся нерухомымі, развіваюць павышаную адгезію да паверхні.

Значны час было выдаткавана на апісанне паводзін розных вытворцаў панэляў. Варыяцыі значныя; некаторыя панэлі бачна з'яўляюцца прывідамі пасля 5 частковых абнаўленняў, а іншыя церпяць 12-15.

Фактары навакольнага асяроддзя пагаршаюць сітуацыю

тэмпературамае вялікае значэнне. Глейкасць растваральніка павялічваецца пры нізкіх тэмпературах, перашкаджаючы руху часціц і ўзмацняючы арэолы. Тэмпература ніжэй за 10 градусаў патрабуе павелічэння часу абнаўлення, або бачныя артэфакты павінны быць прыняты. Пры тэмпературы ніжэй за 0 градусаў стандартныя панэлі становяцца праблематычнымі-у астуджаных скрынях назіраліся зусім нечытэльныя дысплеі з выкарыстаннем панэляў, не прызначаных для халоднай працы.

Напружанне батарэітаксама ўплывае на арэолы. Разраджаныя акумулятары забяспечваюць паніжанае кіруючае напружанне, выклікаючы няпоўную міграцыю часціц. У аднаго кліента аптэкі ўзніклі таямнічыя праблемы з арэолам, якія аказаліся выключанымі з ладу батарэек у партыі этыкетак. Сістэмы ESL павінны рэалізоўваць-выяўленне разраду батарэі з папярэджаннямі аб прэвентыўным абслугоўванні.

Абнавіць гісторыюзлучае ўсё. Піксель, які шматразова адлюстроўвае адно і тое ж змесціва, стварае ўсё больш устойлівыя канфігурацыі часціц. Статычнае змесціва з'яўляецца прывідам хутчэй, чым дынамічнае змесціва-супярэчыць разуменню, пакуль не будзе зразуметы механізм адгезіі.

Кіраванне Ghosting на практыцы

Перыядычнае глабальнае абнаўленнезастаецца асноўным змякчэннем. Тыповая рэкамендацыя - абавязковае поўна{1}}абнаўленне экрана пасля кожных 5-10 частковых абнаўленняў, хоць аптымальны інтэрвал залежыць ад панэлі і ўмоў працы.

Пошукавыя табліцы-з тэмпературнай кампенсацыяйдапамогу ў зменлівых асяроддзях. Параметры кіравання, якія захоўваюцца ў LUT, індэксаваныя па тэмпературы, аўтаматычна павялічваюць працягласць формы хвалі пры нізкіх тэмпературах. Замеры паказваюцьЗніжэнне арэолаў на 40%.выкарыстоўваючы добра{0}}наладжаную тэмпературную кампенсацыю ў параўнанні з фіксаванымі параметрамі.

Кампенсацыя гістарычнага кадраз'яўляецца больш складанай-карэкціроўкай бягучых сігналаў кіравання на аснове гісторыі абнаўлення-ўзроўню пікселяў для кампенсацыі назапашанага пазіцыйнага зрушэння. Не ўсе кантралёры ESL падтрымліваюць гэта, але гэта робіць прыкметную розніцу на панэлях, якія эксплуатуюцца месяцамі.

Кантэнт-дызайнтаксама мае значэнне. Белы фон з чорным тэкстам стварае менш бачныя арэолы, чым інверсныя каляровыя схемы. Шаблоны ESL трэба распрацоўваць з улікам характарыстык арэолаў-пазбягайце вялікіх суцэльных чорных абласцей, якія відавочна будуць фантомі, аддайце перавагу беламу фону.

Прадукцыйнасць-абнаўлення ўзроўню сістэмы

Індывідуальны час абнаўлення ESL - гэта толькі адзін з кампанентаў затрымкі абнаўлення сістэмы. Для разгортванняў з тысячамі цэтлікаў сеткавая архітэктура дамінуе ў агульным часе абнаўлення. Некаторыя кліенты захапляюцца паляпшэннямі абнаўлення панэлі на 50 мс, ігнаруючы пры гэтым вузкія месцы ў сетцы, якія дадаюць 30 секунд да іх цыклаў абнаўлення.

Пратаколы сувязі

Запатэнтаваныя радыёчастотныя сістэмы ніжэй за 1 ГГцпрапануюць максімальную плошчу пакрыцця і пранікненне ў будынак. Далёкасць сувязі ад шлюза-да-этыкеткі перавышае 25 метраў, што мае значэнне ў-рознічных серадах вялікай плошчы. Абмежаванні прапускной здольнасці абмяжоўваюць прапускную здольнасць адначасовага абнаўлення, але для тыповых шаблонаў рознічнага абнаўлення гэта рэдка становіцца вузкім месцам.

Bluetooth Low Energy з PAwR(Перыядычная рэклама з адказамі, дададзеная ў BLE 5.4) забяспечвае стандартызаваную двухнакіраваную сувязь з вялікай колькасцю прылад. Адна кропка доступу тэарэтычна можа адрасаваць32 640 этыкетак-128 груп памножаных на 255 этыкетак на групу. Перыядычны інтэрвал рэкламы вызначае затрымку сістэмы; больш кароткія інтэрвалы забяспечваюць больш хуткі адказ пры больш высокіх выдатках на электраэнергію. Сістэмы BLE былі разгорнуты з 1-секунднымі інтэрваламі для адчувальных да часу прыкладанняў і 10-секунднымі інтэрваламі для планавых абнаўленняў цэн.

Тапалогія сеткімае зорную схему з цэнтралізаванымі шлюзамі. Кожны шлюз ахоплівае пэўную зону; перакрыцце пакрыцця забяспечвае надмернасць. Буйныя разгортванні рознічнага гандлю патрабуюць дбайнага планавання радыёчастотных каналаў-адно разгортванне, дзе два шлюзы на суседніх каналах стваралі перашкоды, якія выклікалі страту 15% пакетаў.

Рэальная-сусветная прапускная здольнасць

У вытворчых сістэмах,3000 абнаўленняў этыкетак за 5 хвілінпраз адзіны шлюз паслядоўна дасягальны. Ад-да-затрымкі ад каманды сервера для адлюстравання выкананняў завяршэння3-10 секунду залежнасці ад загрузкі сеткі і патрабаванняў да паўтарэння.

Важная інфармацыя з вопыту разгортвання: для тыповых сцэнарыяў рознічнага абнаўлення, калі змяненне коштаў распаўсюджваецца на тысячы этыкетак, прадукцыйнасць сеткі-ўзроўню сістэмы абмяжоўвае агульны час абнаўлення, а не хуткасць абнаўлення асобнай этыкеткі. Аптымізацыя індывідуальнай частаты абнаўлення ніжэй за 500 мс забяспечвае змяншэнне аддачы, калі распаўсюджванне па сетцы патрабуе секунд.

Энергаспажыванне і тэрмін службы батарэі

Энергаспажыванне EPD адбываецца амаль выключна падчас падзей абнаўлення. Ток у рэжыме чакання нязначны-былі вымераныя мікраамперы. Гэты профіль дазваляешмат{0}}гадовы тэрмін службы батарэіз манетных ячэек, што застаецца адным з наймацнейшых аргументаў на карысць ESL-на аснове EPD.

Што спажывае энергію

Колькасць пікселяўмае лінейную залежнасць-большыя дысплеі спажываюць прапарцыйна больш.Глыбіня адценняў шэрагамае значэнне, таму што 16-ўзроўневы GC16 патрабуе больш складаных сігналаў, чым двайковы рэжым DU.Выбар рэжыму абнаўленняаказвае вялікі ўплыў; глабальнае абнаўленне спажывае ў 2-3 разы магутнасць частковага абнаўлення. Ітэмпературауплывае на спажываную магутнасць, таму што ў халодным асяроддзі патрабуецца больш доўгі сігнал.

Тэрмін службы батарэі на практыцы

ДляЛітыевыя манетныя элементы CR2450з ёмістасцю прыблізна 600 мАг назіраная прадукцыйнасць наступная:

Гэтыя прагнозы прадугледжваюць працу пры пакаёвай тэмпературы. Праграмы для халадзільнага захоўвання-астуджаных і замарожаных секцый-адчуваюць паскораны разрад акумулятара як з-за павелічэння магутнасці абнаўлення, так і зніжэння ёмістасці акумулятара пры нізкіх тэмпературах. Этыкетка, разлічаная на 5 гадоў пры пакаёвай тэмпературы, можа захоўвацца 2 гады ў халадзільніку.

Кожнае абнаўленне спажывае абмежаваную ёмістасць батарэі. Адзін кліент хацеў бесперапынна праводзіць аніміраваныя цэнавыя акцыі-акумулятараў хапіла на тры тыдні. Сістэмныя архітэктары павінны вызначыць патрабаванні да частаты абнаўлення перад выбарам абсталявання. Метка, якая патрабуе штогадзіннага абнаўлення, патрабуе іншай архітэктуры батарэі, чым штодзённае абнаўленне.

Уплыў тэмпературы на прадукцыйнасць

Тэмпература ўплывае на прадукцыйнасць ESL праз некалькі механізмаў, робячы яесамая важная зменная навакольнага асяроддзя. Гэта было неаднаразова прадэманстравана пры разгортванні ў-рознічных гандлёвых залах з кантраляваным кліматам, у халадзільніках, секцыях з замарожанымі прадуктамі і на адкрытым паветры.

Глейкасць растваральніка

Гэта ўваходзіць у некаторую хімію, але кароткая версія: растваральнік EPD становіцца гусцейшым у халодным стане. Адносіны прыкладна наступныяКрывая Арэніуса-не паглыбляючыся ў тэрмадынаміку, важна тое, што эфект экспанентны, а не лінейны.

У25 градусаў(эталонная ўмова), часціцы праяўляюць намінальную рухомасць. У0 градусаў, глейкасць павялічваецца прыкладна ўдвая, хуткасць часціц памяншаецца ўдвая. У-20 градусаў, глейкасць павялічваецца прыкладна ў 4 разы, што патрабуе прапарцыйна павялічанай працягласці формы сігналу. Матэматыка прадказвае гэта даволі добра, хоць рэальныя-вынікі часам адрозніваюцца ў залежнасці ад канкрэтнага складу растваральніка, які выкарыстоўвае кожны вытворца.

Тэставанне сцвярджэнняў аднаго вытворцы аб "шырокай тэмпературы" шляхам запуску іх панэляў пры тэмпературы -15 градусаў паказала, што час абнаўлення павялічыўся з 400 мс да 1100 мс. Панэлі працавалі, але спецыфікацыі прадугледжвалі значна лепшыя халодныя характарыстыкі.

Класіфікацыі працоўных дыяпазонаў

Стандартныя панэліпакрыццё ад 0 градусаў да 40 градусаў з базавай прадукцыйнасцю.Панэлі пашыранага дыяпазонуручка -10 градусаў да 50 градусаў з умеранай кампенсацыяй формы хвалі.Шырокія тэмпературныя панэлі-неабходна для маразільных скрынь-працуе ад -25 градусаў да 60 градусаў з выкарыстаннем спецыяльных ламінатных матэрыялаў пярэдняй плоскасці, убудаванага датчыка тэмпературы і адаптыўнага выбару формы сігналу. Праўдамаразільныя-панэліаптымізаваныя для -30 градусаў да 10 градусаў існуюць, але маюць прэміум цэны.

Тэмпературная кампенсацыя

Шырока{0}}тэмпературны ESL уключае-тэмпературныя датчыкі чыпа, некалькі набораў параметраў сігналу, якія захоўваюцца ў памяці, і аўтаматычны выбар параметраў на аснове вымеранай тэмпературы. Павялічаная працягласць сігналу для халоднай працы і паменшаныя ваганні напружання для высокай-тэмпературнай працы.

Зніжэнне прадукцыйнасці пры шырокай-тэмпературнай працы не-нетрывіяльнае. Вымярэнні паказваюць час абнаўлення пры экстрэмальных тэмпературахдвайны ў тры разыпрадукцыйнасць-пакаёвай тэмпературы. Кліенты, якія працуюць у астуджаных памяшканнях, павінны ўлічваць гэта пры разліку часу абнаўлення.

Там, дзе патрабаванні ESL адрозніваюцца НОВЫ РАЗДЗЕЛ

Агульная спецыфікацыя "рознічнага ESL" ахоплівае, магчыма, 60 % рэальных-разгортванняў. Астатнія 40% - гэта спецыялізаваныя патрабаванні, якія ўзнікаюць толькі пры вывучэнні канкрэтных вертыкальных рынкаў. Тое, што працуе ў краме бытавой электронікі, ашаламляльна выходзіць з ладу на складзе замарожаных прадуктаў. У наступных раздзелах дакументаваны досвед разгортвання ў розных галінах, дзе стандартныя дапушчэнні ESL руйнуюцца.

Свежая ежа і бакалея: дынамічнае цэнаўтварэнне супадае з таварамі, якія хутка псуюцца

Рознічны гандаль свежай ежай уяўляе сабой найбольш патрабавальнае прымяненне ESL па простай прычыне: кошт прадукту бесперапынна зніжаецца падчас дэманстрацыі. Стейк, які каштуе 15 долараў за фунт у панядзелак раніцай, можа каштаваць 7 долараў за фунт да вечара серады, калі ён не будзе прададзены. Традыцыйныя папяровыя этыкеткі не могуць ахапіць гэтую крывую кошту. ESL можа,-але патрабаванні да ўкаранення істотна адрозніваюцца ад стандартных цэн на прадукты.

Дынамічнае цэнаўтварэнне ўцэнкіпатрабуецца частата абнаўлення, якая разраджае стандартныя батарэі ESL на працягу некалькіх месяцаў. Аддзел свежай ежы, які абнаўляе цэны чатыры разы штодня-ранішні склад, паўдзённая карэкціроўка, вячэрняя ўцэнка, начны скід-спажывае акумулятар у 4 разы больш, чым цэнтральная-этыкетка крамы абнаўляецца раз на тыдзень. Выбар хімічнага складу акумулятараў пераходзіць са стандартных манетных элементаў CR2450 на літый-тыянілхларыдныя-элементы большай ёмістасці або акумулятары з індуктыўнымі зараднымі станцыямі, убудаванымі ў паліцы.

Дысплей тэрміну прыдатнасцідадае патрабаванні да шчыльнасці інфармацыі. Просты цэннік патрабуе, магчыма, 50 знакаў. На этыкетцы свежых прадуктаў, якая паказвае цану, цану за адзінку, дату ўпакоўкі, -дату продажу і-дату выкарыстання, патрабуецца 150+ сімвалаў з зручным для чытання памерам шрыфта. Адпаведна павялічваецца памер дысплея - этыкеткі 2,9" і 4,2" становяцца стандартнымі, а для цэнтральнай крамы дастаткова 2,13".

Аддзел прадуктовай сеткі свежых морапрадуктаў разгарнуў 4,2" трох-каляровы ESL з інтэграваным NFC для ўзаемадзеяння са смартфонам кліента. Чырвоны акцэнт вылучае тавары, якія набліжаюцца да продажу-па датах з аўтаматычнай прагрэсіўнай уцэнкай: зніжка 15 % праз 48 гадзін да канца, 30 % праз 24 гадзіны, 50 % праз 12 гадзін. Бэкэнд інтэграцыя патрабуе рэальнага-часу падключэнне да сістэмы кіравання запасамі-інфраструктура ESL стала часткай сістэмы скарачэння запасаў, а не проста інструментам скарачэння коштаў на 23% у пілотным аддзеле, аплачаным за ўсё разгортванне за сем месяцаў.

Халодныя асяроддзі выпадкупрадставіць тэмпературныя ўскладненні, пра якія гаварылася раней. Ахаладжальнікі малочных прадуктаў, якія працуюць пры 4 градусах, выклікаюць прыкметнае запаволенне абнаўлення. Горш ідуць мясныя выпадкі пры 2 ступені. Скрыні для замарожаных прадуктаў пры тэмпературы -18 градусаў патрабуюць спецыяльных шырокатэмпературных панэляў, якія каштуюць на 40-60% даражэй, чым стандартныя прылады. Адзін рознічны гандляр замарожанымі прадуктамі першапачаткова разгарнуў стандартныя панэлі ў сваёй секцыі марожанага; этыкеткі сталі нечытэльнымі на працягу тыдня, бо назапашваліся арэолы з-за недастатковага абнаўлення пры працоўнай тэмпературы.

Градыент тэмпературы ўнутры халадзільнікаў стварае дадатковую складанасць. Сістэмы паветранай заслоны ствараюць ваганні тэмпературы на 8-12 градусаў паміж пярэднім краем (цяплей, каля змешвання навакольнага паветра) і заднім (халадней, каля выпарніка). Этыкеткі ў пярэдняй частцы скрыні з малочнымі прадуктамі могуць працаваць пад вуглом 8 градусаў, а этыкеткі ў задняй частцы - пад вуглом 2 градусы -гэта настолькі розныя, што патрабуюць іншай формы сігналу. Складаныя разгортванні рэалізуюць вызначэнне тэмпературы па этыкетках з індывідуальнымі параметрамі абнаўлення.

Адсочванне запасаў хутка псуюццаінтэграцыя ўяўляе сабой наступную эвалюцыю. Калі сістэмы ESL злучаюцца ў двух напрамках з кіраваннем запасамі, этыкетка становіцца не толькі дысплеем, але і датчыкам. Выяўленне-недастатку запасаў-вызначэнне таго, што паліца пустая на падставе адсутнасці продажаў-дазваляе аўтаматычнае папярэджанне аб папаўненні. Адзін прадуктовы аддзел скараціў--інцыдэнты са складскім запасам на 34% з дапамогай інтэграванага маніторынгу запасаў ESL-, які адзначаў пазіцыі без продажаў больш за 4 гадзіны ў перыяды пік.

Складская і прамысловая лагістыка: маштаб змяняе ўсё

Разгортванне ESL на прамысловых складах працуе з абмежаваннямі, з якімі рэдка сутыкаюцца архітэктары рознічных сістэм. Прадуктовы магазін можа мець 15 000 SKU на 40 000 квадратных футаў. Дыстрыбутарскі цэнтр, які абслугоўвае гэту прадуктовую сетку, мае 50 000+ SKU на 500 000 квадратных футаў з вышынёй столі 40 футаў. Мадэлі распаўсюджвання радыёчастот, якія працуюць у рознічным гандлёвым асяроддзі вышынёй 12-футаў, цалкам выходзяць з ладу на складзе са сталёвымі стэлажамі вышынёй да 35 футаў.

Ідэнтыфікацыя месцазнаходжання сметніцыпатрабуе іншых прыярытэтаў адлюстравання, чым рознічных цэннікаў. Дамінуючай інфармацыяй з'яўляецца не цана,-гэта код месцазнаходжання, SKU і колькасць. Шаблоны Warehouse ESL звычайна адлюстроўваюць ідэнтыфікатары месцазнаходжанняў шрыфтамі памерам 48-пунктаў або больш, якія можна счытваць з 3+ метраў, што дазваляе аператарам пагрузчыкаў і работнікам-пакавання пазнаваць месцы, не набліжаючыся да сметніцы. Патрабаванні да каэфіцыента кантраснасці становяцца больш жорсткімі, таму што прагляд адбываецца пры зменным прамысловым асвятленні-некаторыя праходы пад прамымі свяцільнямі на высокіх люках пры 1500+ люкс, іншыя ў цені пры 200 люкс.

Pick{0}}to-light інтэграцыяпашырае ESL за межы пасіўнага дысплея ў актыўнае кіраўніцтва працоўным працэсам. Святлодыёдныя індыкатары, убудаваныя ў электронныя папяровыя дысплеі, міргаюць, каб накіроўваць работнікаў да выбару месца. EPD паказвае, што выбраць; святлодыёд паказвае, дзе выбраць. Камбінаваныя сістэмы зніжаюць узровень памылак выбару з тыповых дыяпазонаў 0,5-1% да 0,1% і вышэй. Бюджэт электраэнергіі змяняецца-Святлодыёдная індыкацыя падчас камплектавання спажывае больш энергіі, чым-цыкл абнаўлення электроннай паперы. Архітэктура акумулятараў адпаведна адаптуецца, часта пераходзячы на ​​літыевыя элементы АА або правадное харчаванне для месцаў з высокай актыўнасцю.

Высокія-стэлажыстрэс РЧ сістэмы сувязі. Металічныя стэлажы ствараюць шматшляховыя перашкоды. Высокія праходы ствараюць ценявыя зоны. Адзін шлюз, які пакрывае 25 метраў у рознічным гандлі, можа ахопліваць толькі 8-10 метраў у шчыльным складскім асяроддзі. Шчыльнасць шлюза павялічваецца ў 3-4 разы ў параўнанні з рознічным разгортваннем для эквівалентнага пакрыцця. У некаторых складскіх сетках працуюць гібрыдныя сеткі з частатой менш за 1 Ггц для пранікнення ў шчыльныя стэлажы, Wi-Fi для адкрытых пляцовак з прамежкавым праграмным забеспячэннем, якое аб'ядноўвае ўзровень сувязі.

Мабільныя дысплеі-, усталяваныя на пагрузчыкупрадстаўляюць новы складскі варыянт ESL. Замест фіксаваных этыкетак на паліцах дысплеі ўсталёўваюцца на мачтах пагрузчыка і атрымліваюць інструкцыі па-адборцы ў рэжыме рэальнага часу, калі аператары перамяшчаюцца па складзе. Гэтыя прылады бесперапынна абнаўляюць-месцазнаходжанне, колькасць, наступны пункт прызначэння-патрабуючы архітэктуры харчавання, цалкам адрознай ад статычных этыкетак на паліцы. Правадное харчаванне ад электрычнай сістэмы пагрузчыка з'яўляецца стандартным; праца ад акумулятара непрыдатная для праграм бесперапыннага-абнаўлення.

Аўтаматызацыя падліку запасаўвыкарыстоўвае двухнакіраваную сувязь ESL. Інтэграцыя RFID дазваляе аўтаматычны падлік цыклаў-прадукты, пазначаныя RFID, праходзяць побач з блокамі ESL, абсталяванымі счытвальнікамі RFID, а колькасць запасаў абнаўляецца без ручнога сканавання. Разгортванне размеркавальнага цэнтра скараціла працаёмкасць фізічнай інвентарызацыі на 60% з выкарыстаннем ESL-інтэграванага падліку цыклаў RFID, які падтрымліваў вечную дакладнасць інвентарызацыі вышэй за 99%.

Рэйтынгі суровых умоўсправа ў прамысловых умовах. Устойлівасць да пылу і пырскаў IP54 з'яўляецца базавай для склада ESL; IP65 становіцца неабходным у асяроддзі з працэдурамі мыйнай ачысткі. Хімічная ўстойлівасць мае значэнне на аб'ектах, дзе працуюць растваральнікі або чысцяць сродкі. На адным складзе аўтамабільных запчастак патрабаваліся этыкеткі, устойлівыя да ўздзеяння тармазной вадкасці і трансмісійнай вадкасці-стандартныя карпусы ESL сапсаваліся на працягу некалькіх месяцаў. Спецыялізаваныя карпусы з хімікатаўстойлівым-корпусам з полікарбаната дадалі 35% да кошту адзінкі, але аказаліся важнымі для даўгавечнасці разгортвання.

Ахова здароўя і фармацыя: дакладнасць не-падлягае абмеркаванню

Фармацэўтычнае разгортванне ESL сутыкаецца з нарматыўнымі патрабаваннямі, якія адсутнічаюць у звычайным рознічным гандлі. Памылка цэнаўтварэння ў прадуктовай краме азначае скаргі кліентаў і патэнцыйнае прававое ўздзеянне ў адпаведнасці з заканадаўствам аб дакладнасці цэн. Памылка ў маркіроўцы лекаў у аптэцы можа азначаць шкоду або смерць пацыента. Профіль рызыкі прынцыпова мяняе прыярытэты праектавання сістэмы.

Дысплей ідэнтыфікацыі наркотыкаўпатрабуецца шчыльнасць інфармацыі, якая перавышае тыповы рознічны ESL. На этыкетцы аптэчнай паліцы павінна быць указана: назва лекавага сродку (фірмовае і генерычнае), сіла, форма выпуску, нумар NDC, цана, цана за адзінку, вытворца і часта патрабаванні да захоўвання. Размяшчэнне гэтага на этыкетцы памерам 2,13 цалі патрабуе дбайнай тыпаграфікі-або, часцей за ўсё, разгортвання дысплеяў памерам 2,9 цалі або больш. Некаторыя аптэкі выкарыстоўваюць этыкеткі памерам 4,2 цалі з QR-кодамі, якія спасылаюцца на поўную інфармацыю аб рэцэптах.

Праверка дакладнасці штрых-кодастановіцца крытычным. Персанал аптэкі некалькі разоў скануе лекі падчас працоўных працэсаў выдачы-атрыманне, размяшчэнне на паліцы, выцягванне, праверка, раздача. Адлюстраваны штрых-код ESL- павінен правільна сканіравацца на кожным кроку. Гэта ўзмацняе жорсткасць патрабаванняў да каэфіцыента кантраснасці, акрамя рознічных мінімумаў. Тэставанне аптэчнага сканіруючага абсталявання паказвае, што старыя фармацэўтычныя сканеры для праверкі-некаторыя ўсё яшчэ выкарыстоўваюць тэхналогію ПЗС, а не сучасныя лазерныя або візуалізуючыя сканеры-для надзейнага счытвання патрабуецца кантраснасць 10:1 або лепш. Пры выбары панэлі неабходна ўлічваць-найгоршы варыянт сканіруючага абсталявання ва ўсталяванай базе.

Зоны кантраляваных рэчываўувесці патрабаванні фізічнай бяспекі. Лекі Спісу II-V патрабуюць абароненага сховішча з рэгістрацыяй доступу. ESL у шафах з кантраляванымі рэчывамі павінен інтэгравацца з сістэмамі кантролю доступу да шафы,-адлюстроўваючы індыкатары абмежаванага доступу, запісваючы, якія цэтлікі былі бачныя пры кожным адкрыцці шафы, патэнцыйна адключаючы дысплей падчас спроб несанкцыянаванага доступу. Адна бальнічная аптэка інтэгравала ESL са сваёй сістэмай кіравання кантраляванымі рэчывамі для адлюстравання-інвентарызацыі ў рэжыме рэальнага часу, якая аўтаматычна абнаўляецца па меры выдачы лекаў, ухіляючы ўзгадненне падліку ўручную.

Захоўванне лекаў у халадзільнікуспалучае патрабаванні да аптэчнай дакладнасці з тэмпературнымі-праблемамі халоднага ланцуга. Вакцыны, інсулін і некаторыя біяпрэпараты патрабуюць захоўвання пры тэмпературы ад 2-8 градусаў. Шырокія-тэмпературныя панэлі ESL абавязковыя. Некаторыя аптэчныя халадзільныя праграмы патрабуюць рэгістрацыі тэмпературы з дапамогай інтэграваных датчыкаў ESL-, якія адлюстроўваюць бягучую тэмпературу разам з інфармацыяй аб леках, забяспечваючы візуальную праверку таго, што ўмовы захоўвання застаюцца ў межах спецыфікацый, не патрабуючы ад персаналу праверкі асобнага абсталявання для кантролю.

Дзейнасць бальнічнай аптэкідадаць складанасці за межы рознічнага аптэкі. Каляскі для лекаў, аўтаматызаваныя шафы для раздачы і спадарожныя аптэкі прад'яўляюць розныя патрабаванні да ESL. ESL, усталяваны на калясцы, патрабуе трывалай канструкцыі, якая вытрымлівае паўторныя транспарціроўкі; дысплеі павінны заставацца чытэльнымі пры люмінесцэнтным асвятленні, тыповым для бальнічных калідораў. Аўтаматызаваная інтэграцыя раздатачнай шафы патрабуе пратаколаў сувязі, сумяшчальных з праграмным забеспячэннем для кіравання шафай-часта прапрыетарнымі сістэмамі з абмежаванымі-магчымасцямі інтэграцыі трэціх асоб.

Дакументацыя аб адпаведнасці нарматыўным патрабаваннямпатрабуе аўдытарскіх слядоў, якія рознічныя сістэмы ESL прадастаўляюць рэдка. Акрэдытацыя Аб'яднанай камісіі для бальнічных аптэк патрабуе дакументацыі аб дакладнасці маркіроўкі лекаў. Сістэмы кіравання ESL павінны рэгістраваць кожнае абнаўленне этыкеткі з пазнакай часу, аўтарызацыяй карыстальніка і звесткамі аб змене кантэнту. Апытанне Аб'яднанай камісіі адной бальнічнай сістэмы спецыяльна вывучала іх магчымасці аўдыту ESL; інспектор запытаў дакументацыю аб працэдурах праверкі дакладнасці этыкетак за апошнія 12 месяцаў.

Электроніка і высокі-раздробны гандаль:-канкурэнтаздольныя цэны ў рэальным часе

Рознічны гандаль спажывецкай электронікай працуе на-празрыстым рынку, дзе кліенты рэгулярна правяраюць цэны канкурэнтаў на смартфоны, стоячы ў краме. Каштоўная прапанова ESL пераходзіць ад эканоміі працоўнай сілы да канкурэнтаздольнай магчымасці рэагавання-здольнасці супастаўляць або пераўзыходзіць цэны канкурэнтаў у рэжыме рэальнага-часу, а не чакаць абнаўлення файла цэн на працягу ночы.

Інтэграцыя маніторынгу канкурэнтаздольнай цэнызлучае сістэмы ESL са службамі цэнавай інфармацыі, якія бесперапынна вычышчаюць сайты канкурэнтаў. Калі буйны канкурэнт зніжае цану на флагманскі смартфон, служба ацэнкі цэн выяўляе змяненне на працягу некалькіх хвілін, механізм цэнаўтварэння ацэньвае правілы маржы, і абноўленыя цэны распаўсюджваюцца на паліцы на працягу 3-10-секунднага акна затрымкі сеткі. Адзін рознічны гандляр электронікай знізіў цэнавыя-адыходы на 18% пасля ўкаранення канкурэнтаздольнай цаны ў рэжыме рэальнага часу праз сваю інфраструктуру ESL.

Насычаны дысплей з інфармацыяй аб прадукцепадыходзіць для больш высокіх пакупак, тыповых для рознічнага гандлю электронікай. Кліент, які купляе ноўтбук коштам 1500 долараў, патрабуе спецыфікацыі-працэсара, памяці, памяці, раздзялення дысплея, часу аўтаномнай працы. Большы фармат ESL (7,5" і вышэй) дазваляе адлюстроўваць спецыфікацыі, для якіх раней патрабаваліся друкаваныя карткі спецыфікацый. Некаторыя рознічныя гандляры электронікай усталёўваюць камбінаваныя прыстасаванні з электроннай-паперай для вызначэння цэн і спецыфікацый разам з невялікімі ВК-экранамі для рэкламнага відэакантэнту-, выкарыстоўваючы моцныя бакі кожнай тэхналогіі.

Дысплей мацавання аксесуараўвыкарыстоўвае ESL для стымулявання продажаў прылад. Дысплей з інфармацыяй "працуе з:" звязвае асноўныя прадукты з сумяшчальнымі аксесуарамі-чахламі для тэлефонаў, кабелямі для ноўтбукаў, гульнямі для кансоляў. Дынамічная цана на прыстасаванні можа прапаноўваць скідкі на камплекты, якія адлюстроўваюцца на аксэсуары ESL, калі ESL асноўнага прадукту паказвае ўзровень запасаў, які патрабуе перамяшчэння.

Інтэграцыя супраць-крадзяжустановіцца актуальным для-каштоўных тавараў. Сістэмы ESL могуць інтэгравацца з электронным назіраннем за артыкуламі (EAS) і адсочваннем запасаў-на аснове RFID. Калі тэг EAS выдаляецца без належнай дэактывацыі, звязаны ESL можа адлюстроўваць папярэджанне або змяняць выгляд. Больш дасканалыя рэалізацыі абнаўляюць інвентарызацыю ў рэжыме рэальнага-часу, калі прадукты выдаляюцца з ахоўных прыстасаванняў, дазваляючы імгненна-інфармаваць пра тое, што іх не хапае.

Цэны на жыццёвы цыкл прадуктудля электронікі прытрымліваецца прадказальных мадэляў-запуск прэміум-цаны, канкурэнтаздольная цана ў сярэдзіне-жыццёвага тэрміну, афармленне ў канцы--жыццёвага цэнаўтварэння. ESL забяспечвае аўтаматызаваныя правілы цэнаўтварэння жыццёвага цыкла, якія рэгулююць маржу ў залежнасці ад узросту прадукту, узроўню запасаў і графікаў выпуску наступных прадуктаў. Калі новы iPhone запускаецца, ESL папярэдняга пакалення аўтаматычна абнаўляецца з афармленнем цэн у адпаведнасці з загадзя-правіламі маржы без ручнога ўмяшання.

Кіраванне дэма-агрэгатаму рознічным продажы электронікі выкарыстоўвае варыянты ESL, прызначаныя для дэманстрацыі прадуктаў. Гэтыя блокі часта інтэгруюцца з прывязкамі бяспекі, сістэмамі кіравання сілкаваннем і інтэрактыўнымі кіёскамі. Дысплей можа паказваць цэны ў рэжыме чакання і пераключацца на асноўныя функцыі, калі кліенты ўзаемадзейнічаюць з дэманстрацыйным прадуктам. У некаторых рэалізацыях выкарыстоўваюцца датчыкі набліжэння для выяўлення прысутнасці кліента і адпаведнага абнаўлення адлюстраванага змесціва.

Прамысловыя запчасткі і тэхнічнае абслугоўванне: доўгія-задачы інвентарызацыі

Дыстрыб'ютары тэхнічнага абслугоўвання, рамонту і эксплуатацыі (MRO) і пастаўшчыкі прамысловых дэталяў кіруюць профілямі запасаў, якія радыкальна адрозніваюцца ад спажывецкіх рознічных продажаў. Тыповы дыстрыб'ютар MRO мае 100000+ SKU з доўгім-хваставым размеркаваннем-20% SKU прыносяць 80% даходу, у той час як 80% SKU знаходзяцца з мінімальным рухам. Традыцыйныя падыходы да маркіроўкі даюць эканамічную няўдачу, калі выдаткі на абслугоўванне этыкетак перавышаюць рэнтабельнасць тавару для тавараў, якія марудзяць.

Высокая-SKU-эканоміказрух разлікаў рэнтабельнасці інвестыцый ESL. У рознічным гандлі прадуктамі ESL акупляецца ў асноўным за кошт эканоміі працоўнай сілы пры змене цэн. У дыстрыбуцыі MRO акупнасць адбываецца за кошт павышэння дакладнасці інвентарызацыі і памяншэння састарэння павольна-абаротных запасаў. Дыстрыб'ютар крапежных элементаў скараціў спісанне-запасаў на 31 % пасля разгортвання-інтэграванага адсочвання запасаў ESL, якое выяўляла павольны-абмен запасаў для рэкламных цэн да выхаду састарэлага.

Дысплей тэхнічных характарыстыкпатрабаванні больш нагадваюць аптэчныя, чым прадуктовыя. Для прамысловых частак патрабуецца адлюстраванне спецыфікацый памераў, класаў матэрыялаў, сертыфікатаў і інфармацыі аб сумяшчальнасці. ESL дыстрыб'ютара падшыпнікаў паказвае: нумар дэталі, вытворца, дыяметр адтуліны, вонкавы дыяметр, шырыню, намінальную хуткасць, намінальную нагрузку і адпаведныя характарыстыкі (ISO, ABEC і г.д.). Патрабаванні да шчыльнасці інфармацыі падштурхоўваюць да вялікіх дысплеяў і стараннага друкарскага дызайну.

Сістэмы размяшчэння бункераўу размеркаванні частак часта выкарыстоўваюць запатэнтаваныя схемы кадавання месцазнаходжання, распрацаваныя за дзесяцігоддзі эксплуатацыі. Інтэграцыя ESL павінна адпавядаць састарэлым фарматам вызначэння месцазнаходжання, адначасова дазваляючы пераход да стандартызаванага кадавання месцазнаходжання. Кіраванне зменамі становіцца такім жа важным, як і тэхнічнае ўкараненне-Складскі персанал, які прывык да кодаў месцазнаходжання, якія яны выкарыстоўвалі на працягу 20 гадоў, супраціўляецца зменам фармату незалежна ад магчымасцей сістэмы.

Тэрміналы-зваротныя да кліентаўна прылаўках запчастак выгада ад інтэграцыі ESL. Калі кліент запытвае запчастку, супрацоўнікі прылаўка запытваюць сістэму, і дысплэі ESL у месцы захоўвання загараюцца або паказваюць інструкцыі па прыёме. Некаторыя дыстрыб'ютары запасных частак укаранілі працоўныя працэсы "дастаўка да прылаўка", дзе дысплэі ESL у месцах размяшчэння кантэйнераў паказваюць інструкцыі па выбары і імёны супрацоўнікаў прылаўка, што дазваляе адначасовае ўзаемадзеянне са службай падтрымкі кліентаў з выразнай ідэнтыфікацыяй самавывазу.

Камплектавальныя і зборачныя аперацыівыкарыстоўвайце ESL, каб кіраваць выбарам кампанентаў для шмат-зборак частак. Камплект гідраўлічнай сістэмы можа ўключаць помпа, рухавік, клапаны, фітынгі, шлангі і вадкасць-, кожны з якіх захоўваецца ў розных складскіх месцах. Дысплеі ESL у кожным месцы паказваюць парадак камплектаў, неабходную колькасць і статус завяршэння. Інтэграцыя з дакументацыяй па зборцы адлюстроўвае працоўныя інструкцыі разам з ідэнтыфікацыяй кампанентаў.

Інвентар, які-кіруецца пастаўшчыком (VMI)праграмы выкарыстоўваюць ESL для абмену бачнасцю. Калі пастаўшчыкі кіруюць узроўнем запасаў у месцах кліентаў, ESL можа адлюстроўваць стан папаўнення, даты ўваходных адгрузак і наяўнасць запасаў. Гэтая празрыстасць падтрымлівае-своечасовыя-праграмы вытворчасці, якія патрабуюць надзейнай наяўнасці запчастак без лішніх інвестыцый у запасы.

ESL супраць альтэрнатыўных дысплейных тэхналогій НОВЫ РАЗДЗЕЛ

Выбар ESL заключаецца не толькі ў выбары лепшай электроннай папяровай панэлі. Гаворка ідзе аб выбары правільнай тэхналогіі адлюстравання для прыкладання.Электронная -папераканкуруе зВК палічныя дысплеі, сегментныя дысплеі і традыцыйныя папяровыя этыкеткі-кожны з адрознымі характарыстыкамі прадукцыйнасці, структурай выдаткаў і перавагамі прымянення. Наступны аналіз забяспечвае тэхнічную аснову для рашэнняў аб выбары тэхналогіі.

E-Paper (EPD) Электронныя палічныя этыкеткі

Прынцып дзеяння: Электрафарэзная міграцыя часціц у завісі мікракапсул пад прыкладзеным электрычным полем. Бістабільны-захоўвае малюнак без сілкавання.

Моцныя бакі: Нулявое энергаспажыванне ў статычным стане (сапраўдная бістабільнасць), выдатная чытальнасць пры навакольным асвятленні, шырокія вуглы агляду (170 градусаў +), папяровы-выгляд, які натуральна спалучаецца з рознічным асяроддзем, шмат-гадовы тэрмін службы акумулятара ад манетных элементаў, чытальнасць пры сонечным святле для надвор'я і пры-высокай{4}}яркасці.

Абмежаванні: Павольнае абнаўленне (300-2000 мс для поўнага абнаўлення), абмежаваная каляровая здольнасць (1-4 колеры для камерцыйных прадуктаў, з'яўленне поўнакаляровага), артэфакты з прывідамі, якія патрабуюць перыядычнага поўнага абнаўлення, пагаршэнне прадукцыйнасці пры нізкіх тэмпературах, больш высокі першапачатковы кошт адзінкі, чым у альтэрнатыў ВК.

Структура сабекошту: Модулі дысплея $3-15 у залежнасці ад памеру і магчымасці колеру; поўныя блокі ESL з кантролерам, камунікацыяй, корпусам і батарэяй 8-40 долараў; інфраструктура (шлюзы, праграмнае забеспячэнне для кіравання) дадае $0,50-2 за этыкетку для тыповых разгортванняў.

Аптымальныя прыкладанні: цэнавыя-арыентаваныя этыкеткі рознічнага гандлю з рэдкімі абнаўленнямі (бакалея, тавары агульнага карыстання, аптэкі), асяроддзі на адкрытым паветры або пры высокім-навакольным-асвятленні, разгортванні з прыярытэтам доўгатэрміновай службы батарэі перад хуткасцю абнаўлення, прыкладанні, якія патрабуюць папяровай-эстэтыкі.

ВК-дысплеі для паліц

Прынцып дзеяння: Вадкакрышталічная мадуляцыя святла са святлодыёднай падсветкай. Патрабуецца бесперапыннае харчаванне для падсвятлення; стан дысплея не падтрымліваецца без харчавання.

Моцныя бакі: Хуткае абнаўленне (стандарт 60 Гц, прыдатны для відэа), поўнакаляровая магчымасць з мільёнамі колераў, высокая яркасць для-прыцягнення ўвагі, магчымасць паказу відэа і анімацыі, адпрацаваная тэхналогія з шырокай экасістэмай пастаўшчыкоў.

Абмежаванні: бесперапыннае энергаспажыванне (3-15 Вт для тыповых дысплэяў з краем паліцы), дрэнная асветленасць (бляклы выгляд у яркіх гандлёвых памяшканнях), абмежаванні па вуглах агляду (±60 градусаў, як правіла, перад зменай колеру), няспраўнасць падсветкі з'яўляецца звычайным рэжымам збою, патрабуе правадной інфраструктуры харчавання.

Структура сабекошту: Дысплейныя модулі $15-50 у залежнасці ад памеру; поўная сеткавая паліца адлюстроўвае $50-200; выдаткі на ўстаноўку часта перавышаюць выдаткі на абсталяванне з-за патрабаванняў інфраструктуры электразабеспячэння.

Аптымальныя прыкладанні: Рэкламныя канчатковыя заглушкі, дзе анімацыя прыцягвае ўвагу, відэа-сумяшчальныя рэкламныя дысплеі,-абмежаваныя па часе рэкламныя кампаніі, асяроддзе з кантраляваным асвятленнем (інтэр'еры гандлёвых цэнтраў, крамы ў аэрапорце), прыкладанні, дзе ўжо існуе электраэнергетычная інфраструктура.

Сегментныя ВК-дысплеі

Прынцып дзеяння: Простыя вадкакрысталічныя сегменты (напрыклад, дысплеі калькулятара), якія кіруюцца спецыяльнымі драйверамі сегментаў. Вельмі нізкая магутнасць, але абмежаваная папярэдне{1}}наборам сімвалаў.

Моцныя бакі: Надзвычай нізкі кошт ($0,50-2 за дысплей), вельмі нізкае энергаспажыванне (мікраампер для статычнага дысплея), шырокі дыяпазон тэмператур, простая электроніка кіравання, надзейнасць, правераная дзесяцігоддзямі разгортвання.

Абмежаванні: фіксаваныя шаблоны сегментаў абмяжоўваюць змесціва для адлюстравання (звычайна толькі лічбы і абмежаваную колькасць сімвалаў), адсутнасць графічных магчымасцей, абмежаваныя параметры памеру, эстэтычна састарэлы знешні выгляд, для кожнага сімвала патрабуецца спецыяльны шаблон сегмента.

Структура сабекошту: Адлюстроўваць модулі аб'ёмам менш за $1; поўныя адзінкі адлюстравання цэн 2-5 долараў; мінімальныя выдаткі на інфраструктуру.

Аптымальныя прыкладанні: Чыста лічбавае адлюстраванне цаны, дзе не патрабуецца гібкасць кантэнту, экстрэмальныя{0}}адчувальныя разгортванні,-прыкладанні з вялікім{1}}аб'ёмам, якія аддаюць перавагу эканамічнасці адзінкі перад магчымасцямі, разгортванне ў суровых умовах, дзе складаная электроніка стварае рызыку надзейнасці.

Папяровыя этыкеткі (інструкцыя)

Прынцып дзеяння: Надрукаваныя папяровыя этыкеткі, устаўленыя ў пластыкавыя трымальнікі або прылепленыя непасрэдна да краёў паліц. Абнаўляецца ўручную супрацоўнікамі крамы.

Моцныя бакі: Самы нізкі кошт тэхналогіі (фактычна роўны нулю для апаратнага забеспячэння дысплея), неабмежаваная графічная гнуткасць, адсутнасць электронікі, якая можа адмовіць, адсутнасць патрабаванняў да інфраструктуры, звыклы працоўны працэс для персаналу рознічнага гандлю.

Абмежаванні: Праца-працаёмкі працэс абнаўлення (15-30 секунд на этыкетку для дасведчанага персаналу), схільнасць да памылак (прыблізна 5-15% праблем з дакладнасцю цэн у звычайным рознічным гандлі), выдаткі на матэрыялы і расходныя матэрыялы для друку, абмежаваная магчымасць выконваць хуткія змены коштаў, экалагічныя адходы ад утылізацыі этыкетак.

Структура сабекошту: Трымальнікі этыкетак $0,10-0,50 $ кожны; папяровыя этыкеткі $0,01-0,05 кожная; бягучыя выдаткі на працу і матэрыялы звычайна перавышаюць выдаткі на жыццёвы цыкл ESL на працягу 2-4 гадоў для прыкладанняў з высокай частатой абнаўлення.

Аптымальныя прыкладанні: Вельмі невялікія рознічныя аперацыі, дзе кошт працоўнай сілы нязначны (крамы, якімі кіруюць уладальнікі-), асяроддзі з вельмі нізкай частатой абнаўленняў, часовыя або ўсплывальныя-рознічныя гандлі, дзе інвестыцыі ў інфраструктуру неапраўданыя, прыкладанні, якія патрабуюць незвычайных фізічных фарматаў, недаступных у электронных варыянтах.

Структура выбару тэхналогіі

Крытэрыі прыняцця рашэння для выбару тэхналогіі адлюстравання ўключаюць некалькі фактараў, якія павінны быць узважаны ў адпаведнасці з прыярытэтамі прымянення:

Частата абнаўленнямоцна ўплывае на выбар тэхналогіі. Праграмы з менш чым штотыднёвым абнаўленнем рэдка апраўдваюць інвестыцыі ў ESL; папяровыя этыкеткі застаюцца эканамічнымі. Праграмы з штодзённым абнаўленнем выходзяць на бясстратнасць ESL на працягу 2-3 гадоў. Праграмы з некалькімі штодзённымі абнаўленнямі моцна аддаюць перавагу эканоміцы ESL.

Складанасць кантэнтуўплывае на выбар тэхналогіі. Чыста лікавы дысплей коштаў можа выкарыстоўваць сегментны ВК-экран з найменшымі выдаткамі. Цэны плюс абмежаваны тэкст (назвы прадуктаў, цэны за адзінку) падыходзяць для электроннага-папяровага ESL. Багаты графічны кантэнт або відэа патрабуе ВК, нягледзячы на ​​больш высокія выдаткі на электраэнергію.

Экалагічныя ўмовыабмежаваць параметры. Высокая навакольная асветленасць (на вуліцы, вокны, яркае асвятленне ў гандлёвых сетках) спрыяе адбіваючаму дысплею электроннай-паперы. У асяроддзі з кантраляваным асвятленнем можна эфектыўна выкарыстоўваць ВК. Экстрэмальныя тэмпературы (у халадзільніку, на вуліцы) патрабуюць адпаведных рэйтынгаў панэляў незалежна ад выбару тэхналогіі.

Наяўнасць энергаінфраструктурычаста вызначае мэтазгоднасць. У месцах, дзе адсутнічае электраэнергія або дзе электраэнергія будзе надмерна дарагой, па сутнасці патрабуецца ESL з харчаваннем ад батарэй-. У месцах з ужо створанай электраэнергетычнай інфраструктурай (над-ланцугамі асвятлення паліц) можна разгледзець варыянты ВК.

Аналіз агульнай кошту валоданняварта ўлічваць:

Гэтыя лічбы істотна адрозніваюцца ў залежнасці ад мясцовых выдаткаў на працоўную сілу, частаты абнаўленняў і маштабу разгортвання. Разлік звычайна аддае перавагу ESL для частаты абнаўлення больш за 1-2 разы на тыдзень на рынках працы з развітой эканомікай.

Гібрыдныя стратэгіі разгортвання

Нешматлікія рознічныя гандляры выкарыстоўваюць адзіную тэхналогію адлюстравання ва ўсіх праграмах. Гібрыдныя стратэгіі супастаўляюць тэхналогію з патрабаваннямі прыкладанняў у рамках аднаго рознічнага асяроддзя:

Электронная{0}}папера па цане, ВК для прасоўваннявыкарыстоўвае ESL для звычайнага цэнаўтварэння ва ўсёй краме, у той час як ВК-экраны ўсталёўваюцца на тарцах, у касах і ў рэкламных гарачых кропках, дзе магчымасць відэа і высокая яркасць прыцягваюць увагу кліентаў. Такі падыход улічвае перавагі эфектыўнасці ESL для большасці лэйблаў, захоўваючы пры гэтым гібкасць прасоўвання там, дзе гэта найбольш важна.

Сегмент LCD для цаны, электронная папера для інфармацыіразгортвае недарагія сегментныя дысплеі для чыста лічбавага цэнаўтварэння, адначасова выкарыстоўваючы большыя электронныя папяровыя дысплеі для падрабязнай інфармацыі аб прадукце, калі складанасць змесціва апраўдвае выдаткі. Такі падыход мінімізуе выдаткі на-базавыя этыкеткі вялікага аб'ёму, адначасова забяспечваючы багатае адлюстраванне інфармацыі, дзе кошт кліента апраўдвае інвестыцыі.

Тэхналогія-супадзення тэмпературных зонразгортвае стандартны ESL у памяшканнях рознічнага гандлю з навакольным асяроддзем, адначасова выкарыстоўваючы шырокі-варыянт тэмпературы ў халадзільных зонах і патэнцыйна выбіраючы больш трывалыя дысплеі ў сегментах маразільных камер, дзе нават -тэмпературная-прадукцыйнасць паперы становіцца нязначнай. Выбар тэхналогіі прытрымліваецца экалагічных патрабаванняў, а не прымянення адзіных спецыфікацый.

Маштабуйце-адпаведную інфраструктуруможа выкарыстоўваць ESL з поўнай сеткавай інфраструктурай у крамах вялікага-фармату пры разгортванні аўтаномных сегментных дысплеяў або нават папяровых этыкетак у крамах меншага фармату, дзе інвестыцыі ў інфраструктуру неэфектыўныя. Выбар тэхналогіі ўлічвае маштаб разгортвання разам з тэхнічнымі патрабаваннямі.

Новыя тэхналогіі

Высока-хуткаснае даследаванне EPD

Лабараторныя дэманстрацыі дасягнутыЧастата абнаўлення 75 Гцна электронных-папяровых панэлях-набліжаючыся да тэрыторыі ВК. Гэтыя дэманстрацыі на галіновых канферэнцыях сапраўды ўражваюць, але разгортванне вытворчасці застаецца далёкім.

Ключавыя спрыяльныя тэхналогіі ўключаюць у сябевадкакрысталічныя дабаўкішто дапаўняюць электрафарэтычную вадкасць злучэннямі, якія выклікаюць эфект зваротнага патоку. Даследчыя працы паведамляюць пра паляпшэнне хуткасці ў 2,8 раза пры адначасовым зніжэнні напружання на 50%.Тонка{0}}плёнкавы ламінат-плоскасціпаменшыць адлегласць міграцыі часціц.Новыя склады наначасціцаптымізаваць характарыстыкі зарада паверхні і паменшыць гідрадынамічны радыус. Імашыннае навучанне-аптымізаванае генераванне сігналаўадаптуецца ў рэжыме-рэальнага часу для адлюстравання стану і ўмоў навакольнага асяроддзя.

Гэтыя тэхналогіі застаюцца ў распрацоўцы. Указваць вытворчыя прадукты ESL на аснове лабараторных вынікаў не рэкамендуецца.

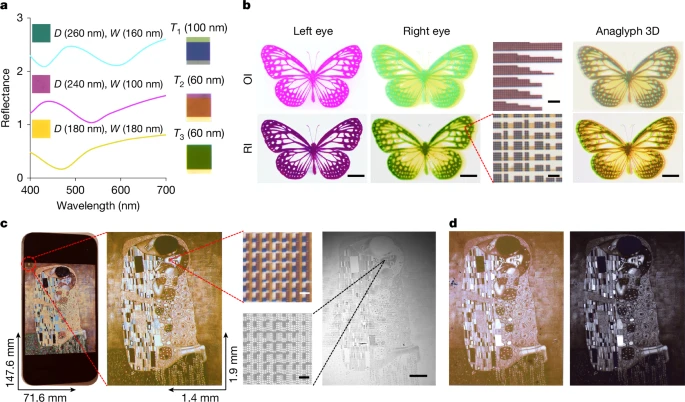

Эвалюцыя каляровай E-паперы

Галерэя E Ink 3тэхналогія дэманструе, куды рухаецца каляровая EPD. Чорна-белае абнаўленне знізілася да350 мс, у параўнанні з 2000 мс у папярэдніх пакаленнях. Хіты хуткага каляровага рэжыму500 мс. Працуе стандартны каляровы рэжым750-1000 мс. Каляровы рэжым лепшай якасці па-ранейшаму патрэбны1500 мс.

Каляровы EPD пераходзіць ад "ледзь выкарыстоўванага" да "практычна жыццяздольнага" для асобных прыкладанняў. Чакайце пастаяннага ўдасканалення, але манахромны рэжым захавае перавагі хуткасці і магутнасці на нявызначаны час з-за фундаментальных адрозненняў у фізіцы часціц.

Спецыфікацыі прадукцыйнасці для праектавання сістэмы

Мінімальныя жыццяздольныя характарыстыкі

Для агульнай маркіроўкі паліц рознічнага гандлю гэтыя лічбы ўяўляюць падлогу:

Час абнаўленняпавінна дасягнуць 2000 мс або лепш для глабальнага рэжыму, 500 мс або лепш для частковага.Каэфіцыент кантраснасціпавінна перавышаць 8:1.дазволпавінна дасягаць не менш за 100 DPI.Кут аглядупавінна ахопліваць 170 градусаў або шырэй.Дыяпазон працоўных тэмпературпавінна ахопліваць 0 градусаў да 40 градусаў.Тэрмін службы батарэіпавінна перавышаць 5 гадоў пры 2 абнаўленнях у дзень.

Палепшаныя спецыфікацыі

Для патрабавальных прыкладанняў-частыя абнаўленні, халоднае захоўванне, рэкламны кантэнт-спецыфікацыі ўзмацняюцца:

Час абнаўленняпавінна дасягнуць 1000 мс для глабальнага, 300 мс для частковага.Каэфіцыент кантраснасціпавінна перавышаць 12:1.дазволпавінна дасягаць 120 DPI або вышэй.Магчымасць колеру(3-4 колеру) становіцца актуальным.Дыяпазон працоўных тэмпературпавінен ахопліваць -25 градусаў да 50 градусаў.Тэрмін службы батарэіпавінна перавышаць 3 гады пры 4 абнаўленнях у дзень.

Праверка спецыфікацыі

Спецыфікацыі пастаўшчыка павінны быць правераны ў рэальных умовах. Гэта неабавязкова-былі выяўлены значныя разрывы паміж заяўкамі ў табліцы дадзеных і прадукцыйнасцю вытворчасці.

Праверце час абнаўлення пры мінімальнай і максімальнай працоўных тэмпературах, а не толькі пры пакаёвай. Пацвердзіце каэфіцыент кантраснасці пры рэальным асвятленні ў краме, а не пры лабараторным асвятленні. Праверце прагнозы тэрміну службы батарэі з запланаванай частатой абнаўлення і тыпам змесціва-прагнозы пастаўшчыка звычайна мяркуюць лепшы-сцэнарый. Праверце затрымку абнаўлення-ўзроўню сістэмы з падлікам мэтавых метак, каб пераканацца, што сеткавая архітэктура належным чынам маштабуецца.

Адпаведнасць тэхналогіі да прымянення

Выбар тэхналогіі электронных этыкетак на паліцах у канчатковым выніку зводзіцца да адпаведнасці магчымасцей патрабаванням. Фізіка электрафарэтычных дысплеяў усталёўвае цвёрдыя межы-частот абнаўлення, адчувальнасці да тэмпературы, арэолаў-, якія ніякая аптымізацыя не можа перасягнуць. Разуменне гэтых межаў дазваляе рэалістычны дызайн сістэмы і выбар адпаведнай тэхналогіі.

Для разгортванняў, дзе абмежаванні адпавядаюць прылажэнню-ўмераная частата абнаўлення, праца пры тэмпературы навакольнага асяроддзя,-кантэнт, арыентаваны на цану-ESL забяспечвае пераканаўчую каштоўнасць за кошт ліквідацыі працы, павышэння дакладнасці цэнаўтварэння і гнуткасці працы. Для прыкладанняў, якія супярэчаць абмежаванням ESL-высокай-частоты абнаўленняў, экстрэмальных тэмператур, багатага медыякантэнту-альтэрнатыўныя тэхналогіі або гібрыдныя падыходы могуць апынуцца больш прыдатнымі.

Тэхналогія працягвае развівацца. Частата абнаўлення павялічваецца паступова. Магчымасць колеру пашыраецца. Дыяпазоны тэмператур пашыраюцца. Але фундаментальная фізіка застаецца. Паспяховае разгортванне ESL патрабуе працы ў межах гэтых абмежаванняў, а не рабіць выгляд, што іх не існуе.
